超小型化Mini End Launch 板端连接器
来源: | 作者:juncoax2018new | 发布时间: 2019-11-28 | 506 次浏览 | 分享到:

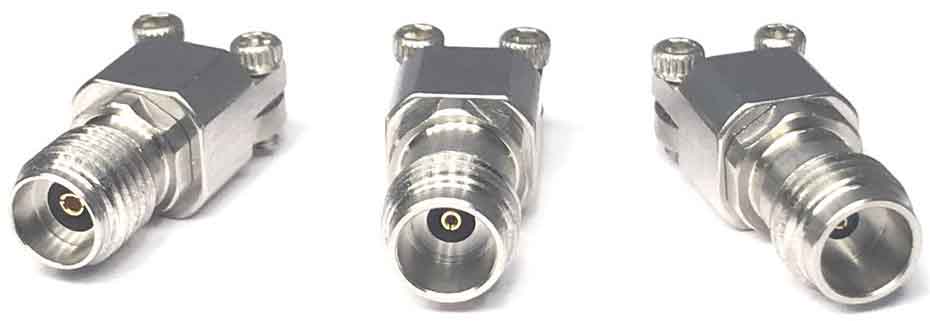

超小型化Mini End Launch 板端连接器
超小型化Mini End Launch 板端连接器

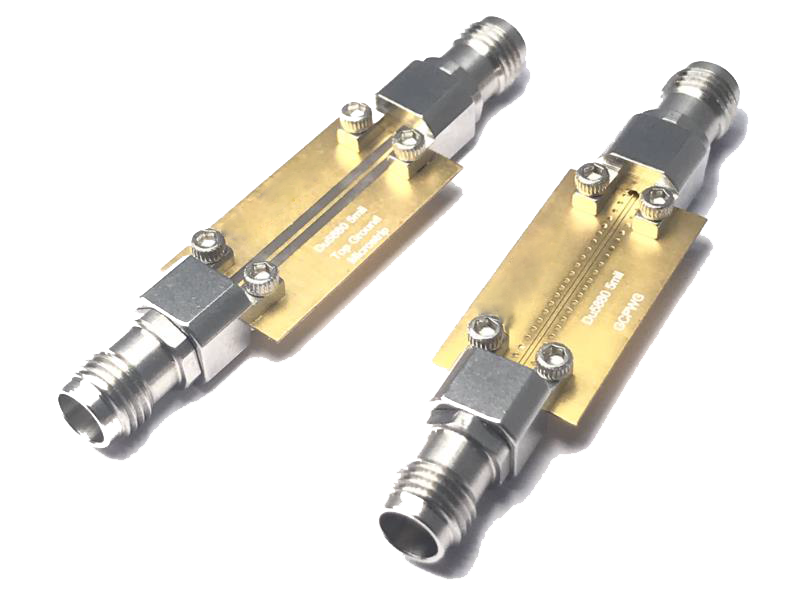

产品特点及应用:1.无需焊接;   2.RFIC芯片组评估板;   3.高数据速率ASIC和SoC评估模块测试;




测试图:

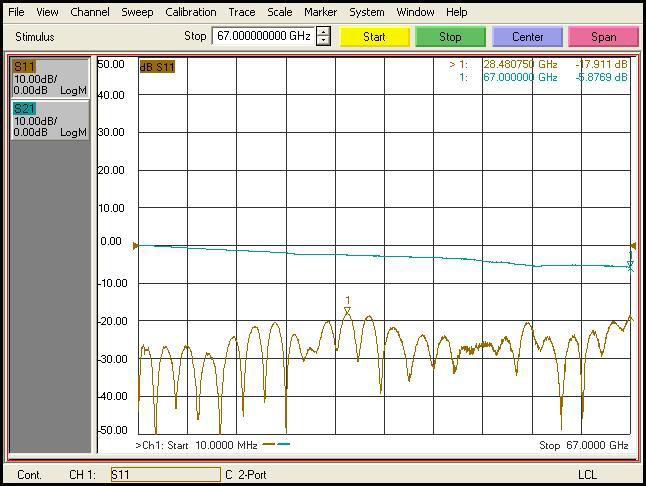

Mini End Launch 1.85mm(RO4003C (8 mil) 10MHz-67GHz)

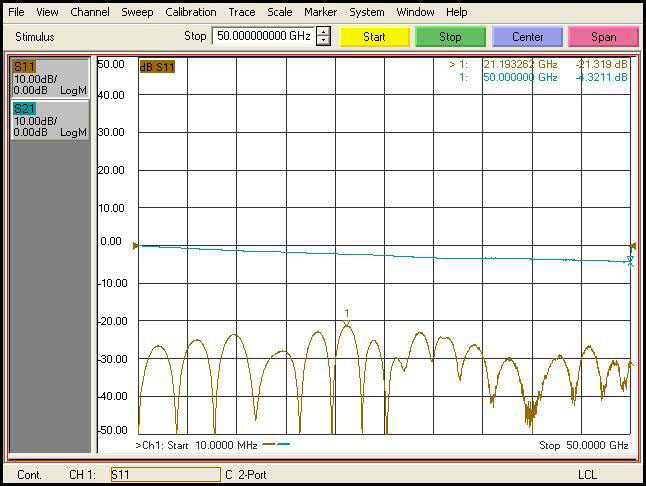

Mini End Launch 2.4mm(RO4003C (8 mil) 10MHz-50GHz)


Mini End Launch 2.92mm(RO4003C (8 mil)10MHz-40GHz)


外观尺寸:

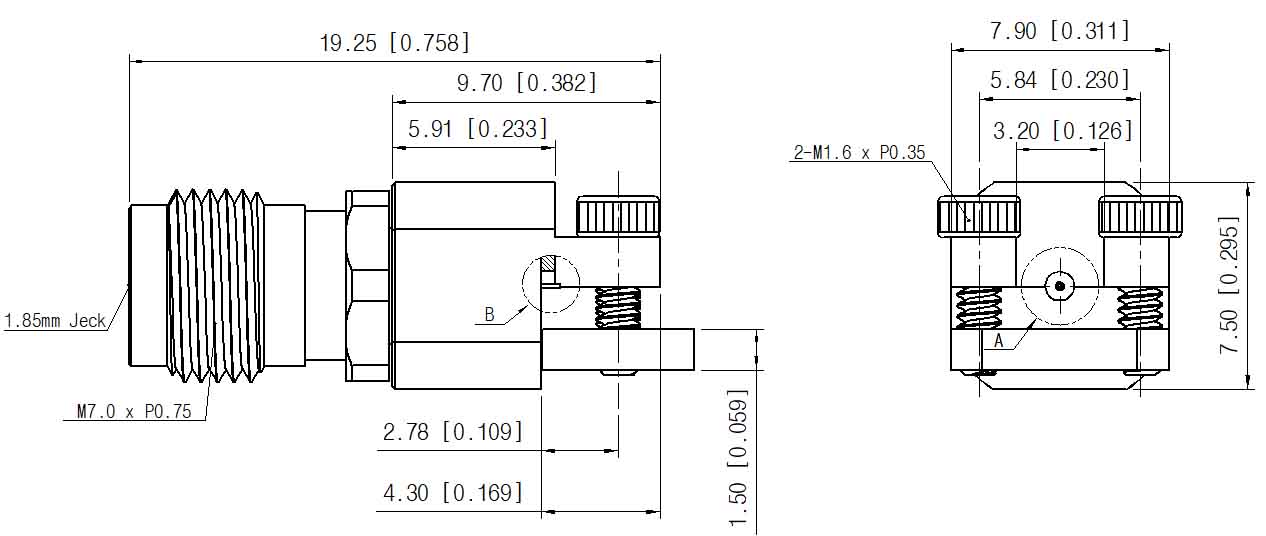

Mini End Launch 1.85mm

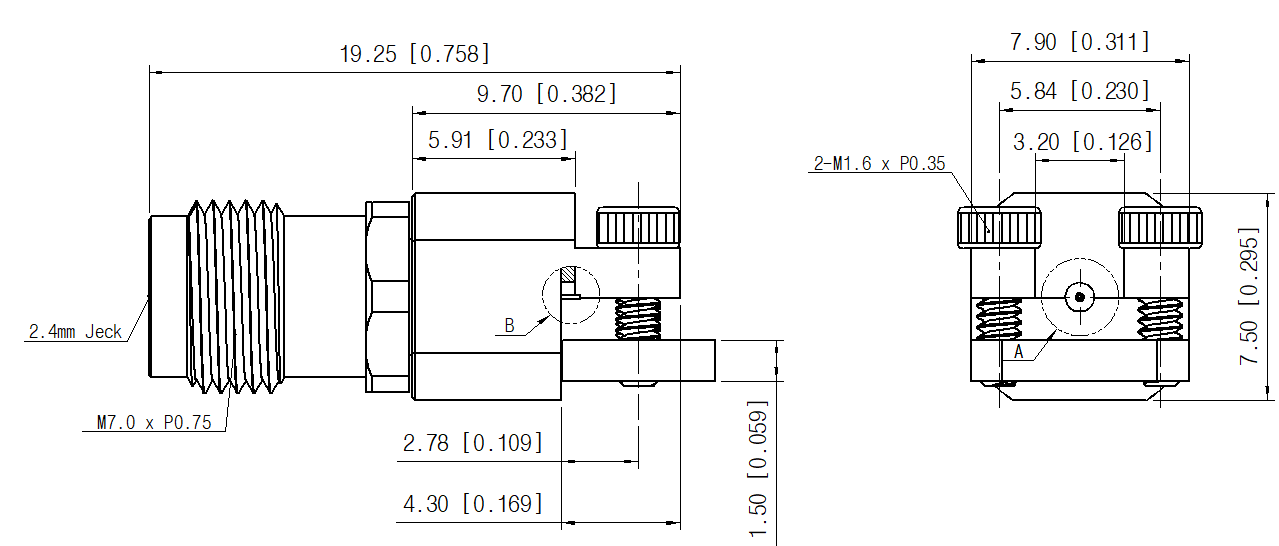

Mini End Launch 2.4mm

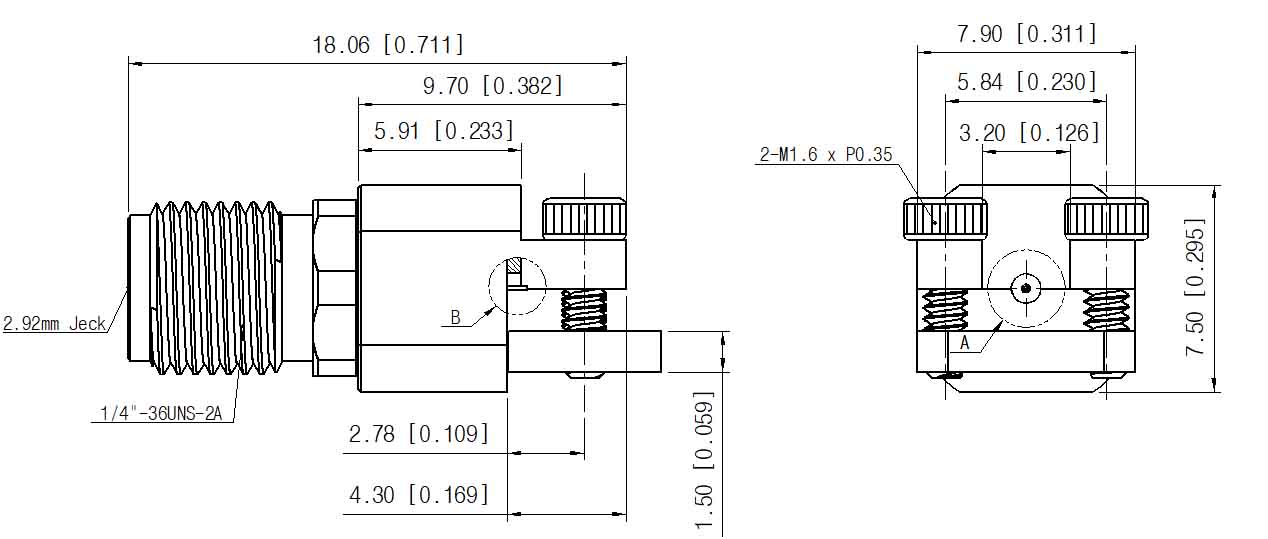

Mini End Launch 2.92mm



安装步骤:

步骤一:将末端启动连接器(包括模块和螺钉)插入微带板的边缘位置。

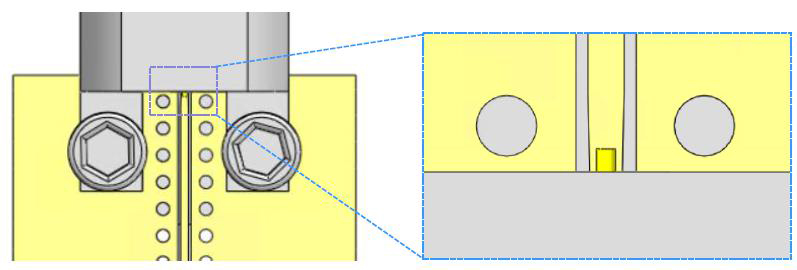

    步骤二:确保引脚在走线上居中。


步骤三:将末端启动连接器(包括模块和螺钉)插入微带板的边缘位置。
