MP380-SF361(替代MM126048)
    发布时间: 2019-08-15 15:59

   1.工作频率高

   2.测试寿命长

3.高频性能稳定

4.驻波及损耗低

5.替代MM126048



产品名称:射频测试头
产品型号:MP380-SF361
商品摘要:MM126048替代品



                                                            规格书下载



电气性能:

技术指标

描述

参数

频率(Frequency Range



DC-8.5Ghz

阻抗(Impedance



50Ω

驻波(VSWR



<1.45@8.5GHz

衰减值(Attenuation



<0.40dB@DC-8.5GHz

介质耐压(Dielectric Strength



AC500V

绝缘电阻(insulation resistance



1000MΩ

接触电阻 contact resistance

内导体

25 MΩ

外导体

5 MΩ



机械性能:

名称

描述

材质

镀层

内导体



Beryllium  Copper

Gold plated

外导体

SMA端口

Stainless   steel

Passivation

主体

Brass

Gold plated

绝缘体



PTFE

N/A

弹簧



SWP-B

Gold plated

弹簧力值

外导体

5.0N



内导体

3.0N



测试寿命



20000 cycles



温度范围



-10~85

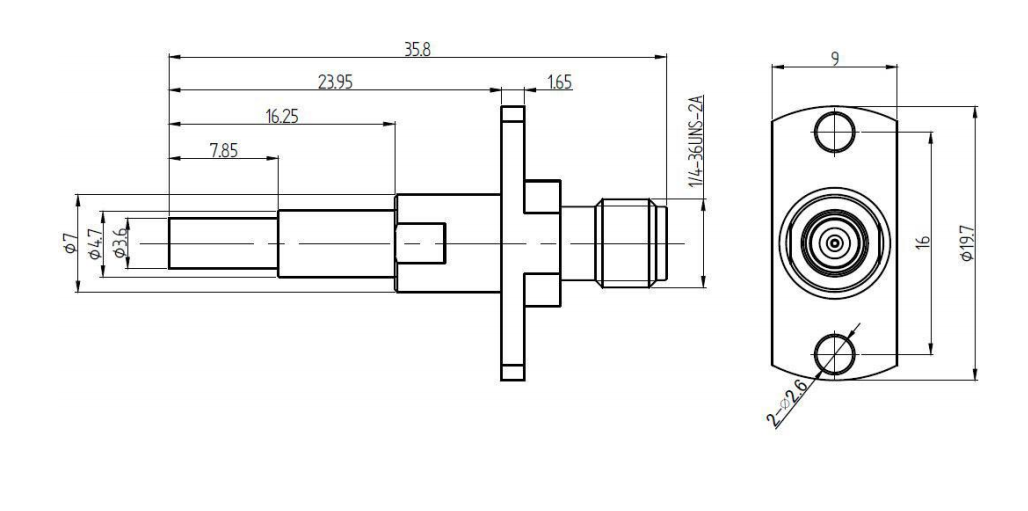

外观尺寸:

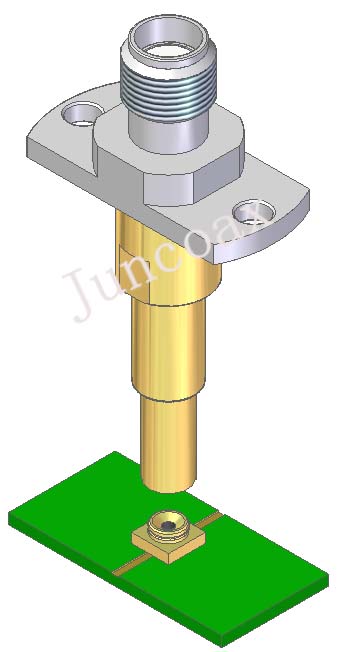

应用场景:
