上海军友射频技术有限公司低损耗稳幅柔性射频同轴电缆——JB230

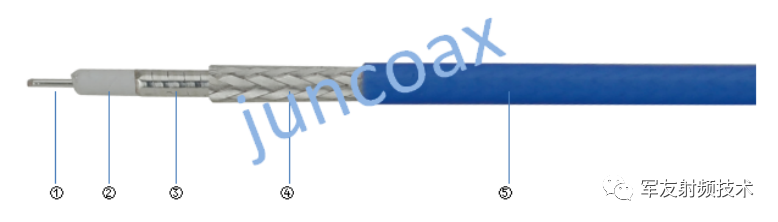

结构材料与尺寸

①中心导体：镀银铜/0.51mm

②介介质质：低密度PTFE/1.52mm

③外: 导: 体：镀银铜带/1.72mm

④外 :屏: 蔽：镀银铜丝/2.04mm

⑤护护套套：FEP/2.40mm

电缆特点：

*工作频率高至67GHz         *温度稳相1000PPM          *幅度稳定±0.05dB

*机械稳相±5°                  *低损耗                          *优良的屏蔽性能

典型应用场合：

*战术雷达                    *信息通道                    *电子对抗                    *测试电缆组件

*测试平台连接               *野外测试系统              *卫星通信                    *大功率电缆

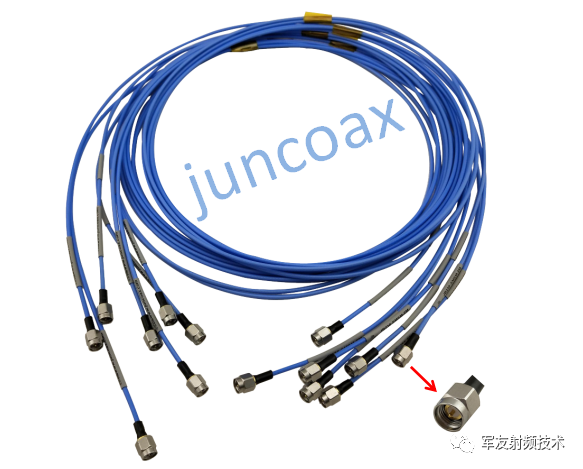

JB230-SMSM-2M电缆组件

电气性能：

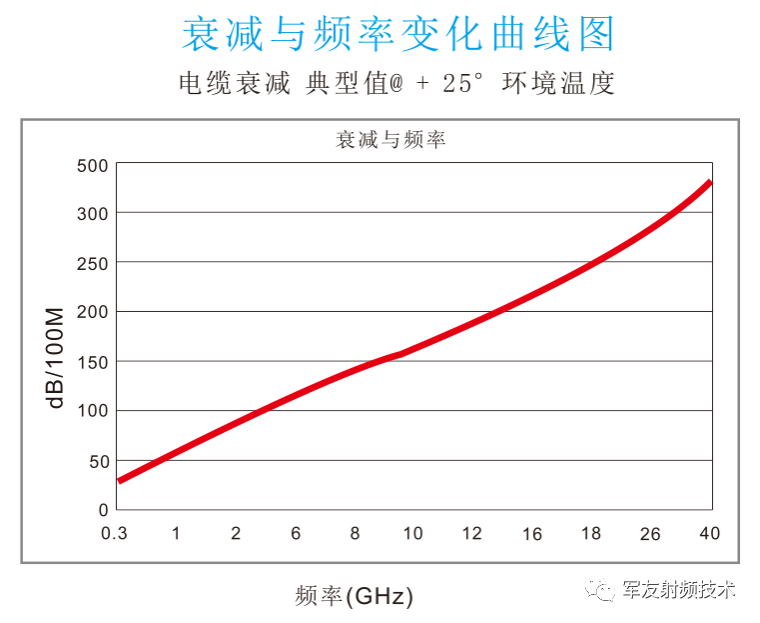

JB230 衰减与频率变化曲线图 Attenuation VS.Frequency

电缆衰减/Cable Attenuation 典型值@+25°

环境温度 Typical Values @+25°  Ambient Temperature

JB230—K1=2.1773416  K2=0.001221

其它任意频点衰减=K1*sqrt(fMHz)+K2*fMHz；dB/100M

衰减与平均功率值Attenuation vs. Frequency(dB/100M)



频率Frequency （MHz）	功率Power （KW）	衰减Attenuation （dB/100m）
300	0.310	38.1
3000	0.096	122.9
6000	0.067	176.0
8000	0.058	204.5
10000	0.051	229.9
18000	0.038	314.1
26500	0.031	386.8
40000	0.024	484.3
67000	0.018	645.4
