一、产品定位

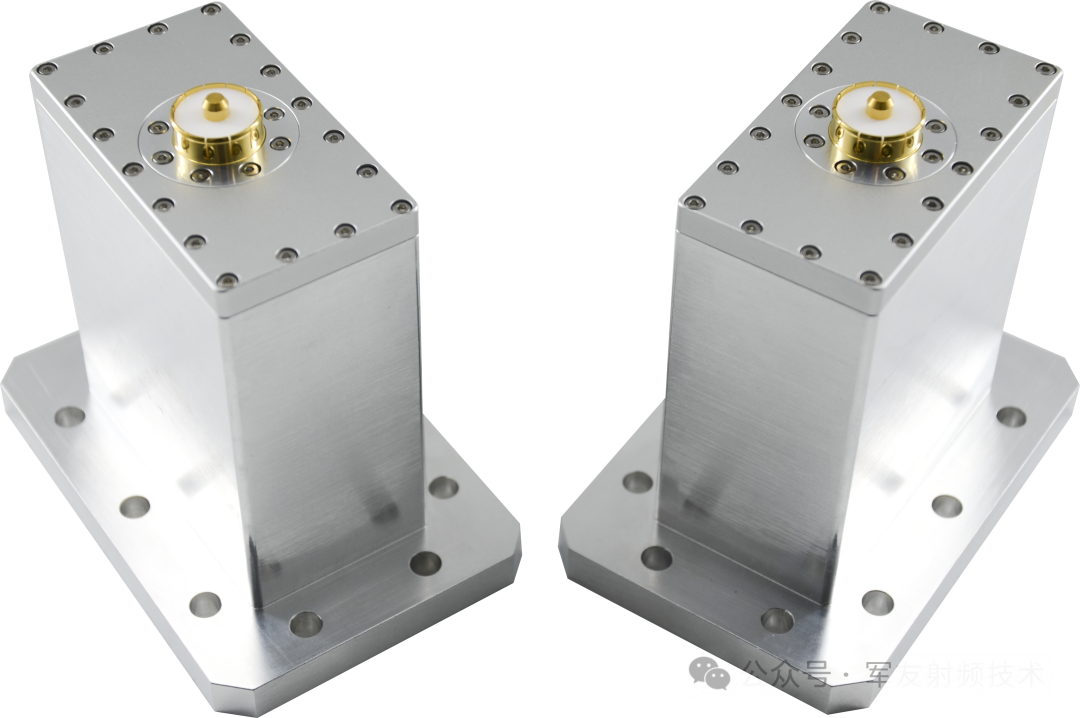

       WR284波导转SBX同轴适配器，是专为雷达系统、通信链路、测试测量及航空航天与国防等S波段应用打造的高性能波导-同轴转换器件。产品采用直角结构设计，将WR284矩形波导中的TE10模信号高效转换为同轴传输线中的TEM模信号，实现了波导系统与大功率SBX同轴接口之间的无缝互连。凭借低插入损耗、高功率容量及优异的驻波比性能，该适配器成为S波段微波系统中不可或缺的核心组件，广泛应用于大功率发射链路、接收前端及系统集成等场景。

二、核心特点

• S波段全频段覆盖：工作频率2.60~3.95GHz，完整覆盖S波段雷达与通信应用需求，适配多种系统频段规划。

• 低插入损耗，信号保真：典型插入损耗低至0.15dB，最大限度减少信号在模式转换过程中的能量损失，保证系统链路预算充裕。-

• 高功率容量，适应大功率场景：可承受高达50W的平均功率及3kW的峰值功率，适配雷达发射链路及大功率通信系统的严苛要求。-

• 优异的驻波比性能：全频段驻波比≤1.25:1，典型值可达1.20:1，确保信号在转换界面处反射极小，保障系统稳定性。

• SBX大功率盲配接口：采用SBX型射频同轴连接器，是一种推入式、大功率、带浮动机构的盲配连接器，插拔方便、连接可靠、抗震性好，特别适用于整机系统的模块化集成。。

• 直角结构，适配狭小空间：直角弯头设计，便于在机柜、机箱等有限空间内安装布局，提升系统集成灵活性。

• 宽温工作，环境适应性强：工作温度范围-55℃~+85℃，适应从室内实验室到室外恶劣环境的广泛使用场景。

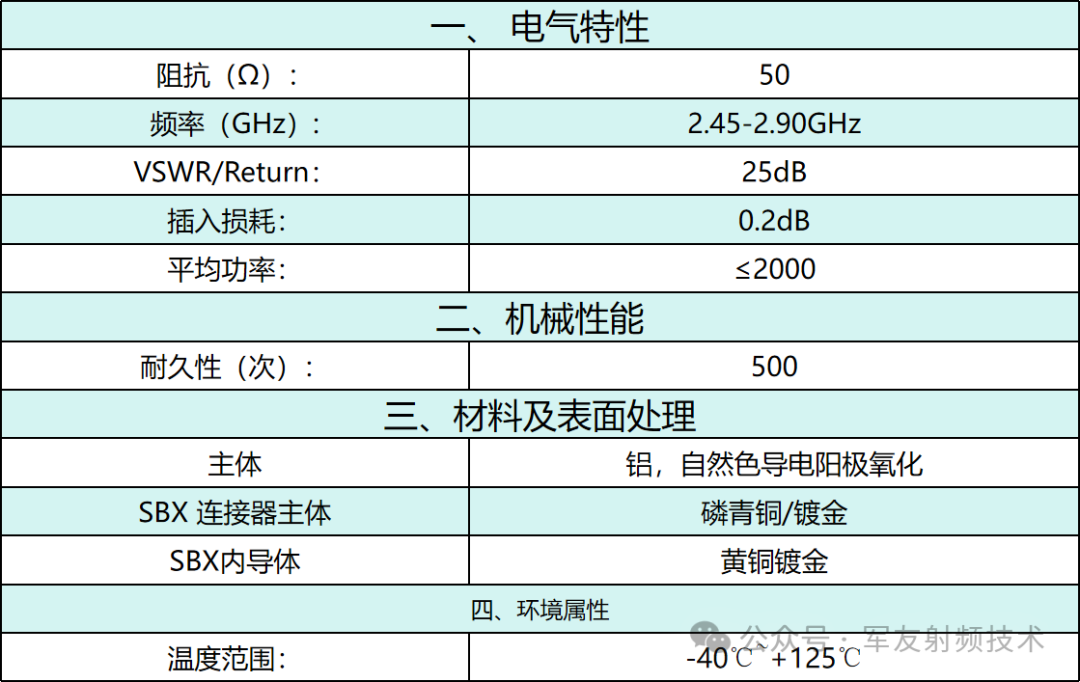

三、规格型号与技术参数

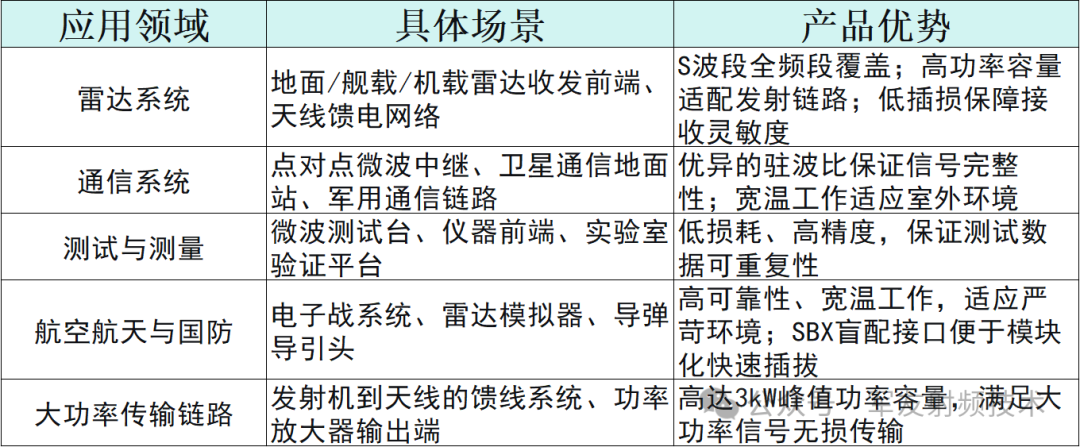

四、典型应用场景

五、结语

       在S波段雷达与通信系统中，波导与同轴之间的信号转换直接影响着系统的传输效率与信号质量。军友射频WR284波导转SBX同轴适配器，以S波段全频段覆盖、低插入损耗、高功率容量、SBX大功率盲配接口为核心优势，为雷达系统、通信链路、测试测量及航空航天等领域提供高可靠、高性能的波导-同轴互连解决方案。让波导与同轴无缝衔接，让大功率信号精准传输——军友射频，助您构建高效可靠的微波系统。
