TDR差分探针，高频性能与耐用性兼得

来源: | 作者:juncoax2023new | 发布时间: 2026-08-17 | 20 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

一、产品定位

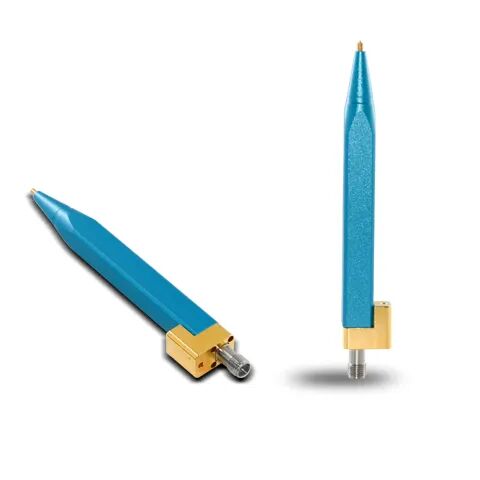

军友射频40GHz TDR差分探针，是一款专为半导体晶圆级测试、TDR阻抗分析、高频PCB与封装验证、光模块及高速互连测试等场景设计的高性能射频探头。该探针采用2.92mm母头接口与差分结构，覆盖DC~40GHz超宽频段，在保障高频信号完整性的同时，为工程师提供精准、可重复的测试数据。

二、核心特点

DC~40GHz宽频覆盖：单探针满足从低频到毫米波频段的测试需求，适配5G通信、高速数字接口等前沿应用，无需因频段切换更换探针。
差分结构，真实模拟工作链路：支持50Ω单端与100Ω差分两种阻抗模式，专为高速差分信号测试优化，有效抑制共模噪声，提升测量信噪比。
TDR优化，精准定位阻抗异常：极快上升时间配合低插入损耗（≤ -0.07×√f dB），精准捕获传输链路中的微小阻抗突变点，助力信号完整性诊断。
高可靠性机械结构：主体采用AL合金黑色阳极氧化工艺，耐久性高达50,000次插拔，适应晶圆产线与实验室频繁测试场景。
模块化兼容，即插即用：标准2.92mm母头接口，与主流网络分析仪、采样示波器及探针台无缝兼容，快速完成测试系统搭建。

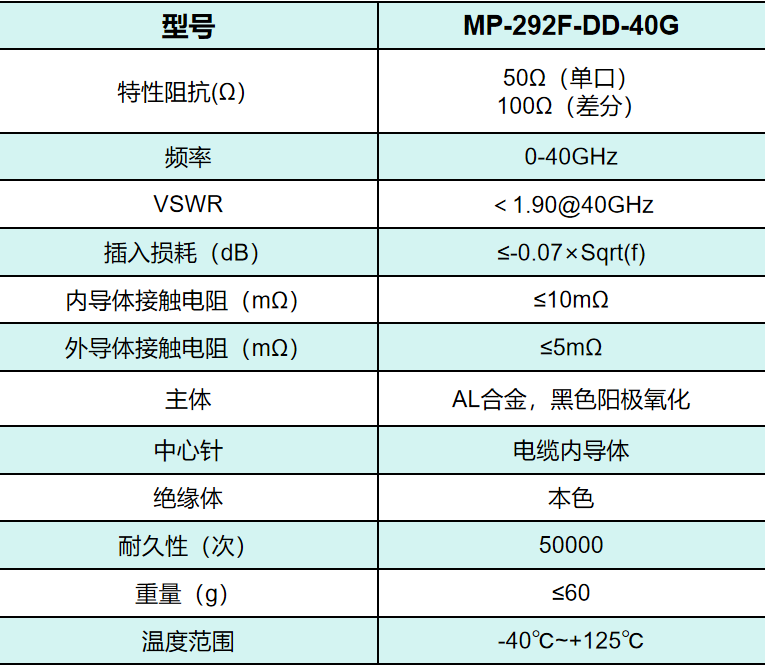

三、技术参数

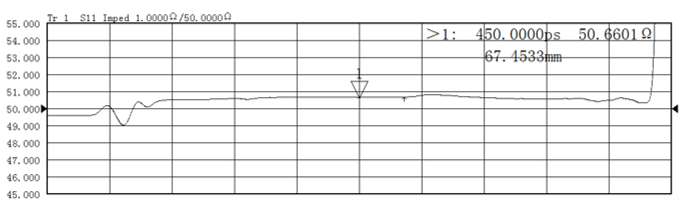

测试图：

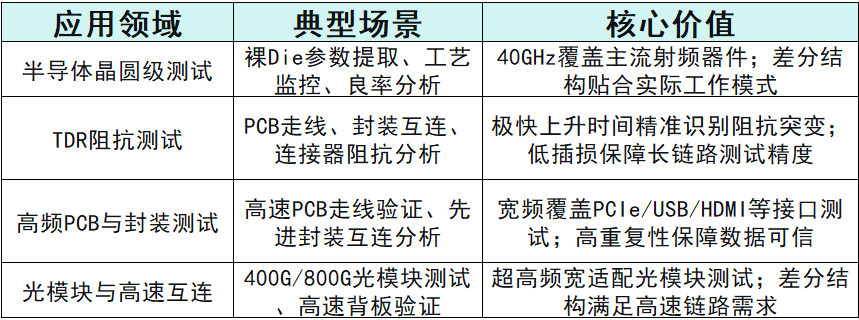

四、典型应用

五、结语

在高速数字与毫米波测试领域，探针的性能直接决定了测量结果的可信度。军友射频40GHz TDR差分探针，以40GHz宽频覆盖、差分结构、TDR优化、50,000次高可靠性为核心优势，为半导体晶圆测试、TDR阻抗分析及高速互连验证提供精准、高效的测量手段。无论是实验室研发还是产线批量测试，它都是工程师值得信赖的高频测试伙伴。
