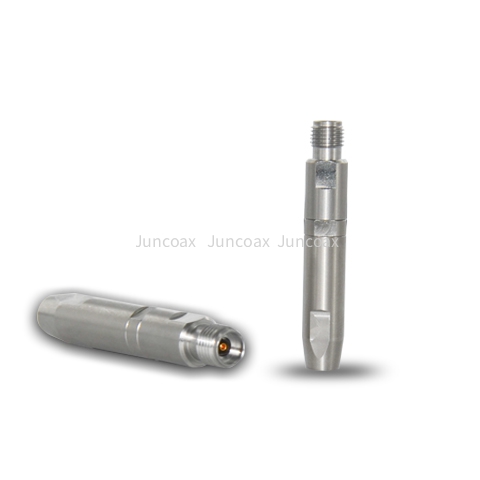

LCF-TS-C-JB1500-CL
    发布时间: 2025-06-19 16:12

型号：LCF-TS-C-JB1500-CL

料号：C017791


下载规格书



    规格书    3D模型
料号:C017791型号:LCF-TS-C-JB1500-CL
         连接器系列/
         外观形式直头Straight
         极性母头Female
         终端类型电缆连接器Cable Conenctor
         终端方式微波Cable_直焊/盲插Direct Solder
         适配电缆JB1500
         耐久性（次）500
         主体黄铜镀金
         中心针磷青铜镀金
         电介质PTFE
         中心针插入力（N）：≤5
保持力（N）：≥0.5
        温度范围-40℃~+125℃
        特性阻抗50Ω
        工作频率0-200MHz
        驻波比≤1.25
        插入损耗≤-0.05xSqrt(f)
        接触电阻(mΩ）内部接触：≤10
外部接触：≤5
        热冲击MIL-STD 202G, Meth.107, Cond.B
        振动MIL-STD 202G, Meth.204, Cond.B
        冲击MIL-STD 202G, Meth.213, Cond.I
        气候等级IEC 60068 40/125/56
        RoHSCompliant
