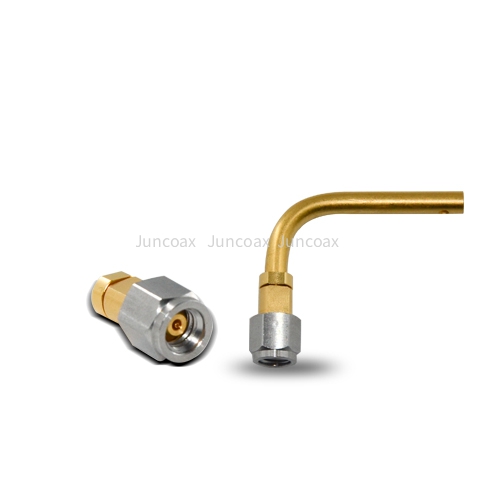

10M（W）-TS-S-JN146DB
    发布时间: 2025-10-16 10:44

型号：10M（W）-TS-S-JN146DB

料号：C019031


下载规格书



    规格书    3D模型
料号:C019031型号:10M（W）-TS-S-JN146DB
         连接器系列1.0
         外观形式直头Straight
         极性公头Male
         终端类型电缆连接器Cable Conenctor
         终端方式微波Cable_直焊/盲插Direct Solder
         适配电缆JN146DB
         使用寿命500次
         材料黄铜、铝合金、PTFE
         主体不锈钢-钝化
         中心针铍铜-镀金
         绝缘体Ultem-1000
         螺套不锈钢-钝化
         外壳铝合金-阳极氧化
         阻抗（欧姆）50
         工作频率0-110GHz
          驻波比≤1.30@（0-110GHz）
          插入损耗≤-0.05xSqrt(f)
        接触电阻（mΩ）内部接触：≤10
外部接触：≤5
          热冲击MIL-STD 202G, Meth.107, Cond.B
          振动MIL-STD 202G, Meth.204, Cond.B
          冲击MIL-STD 202G, Meth.213, Cond.I
          气候等级IEC 60068 40/125/56
          RoHSCompliant
