一、产品定位

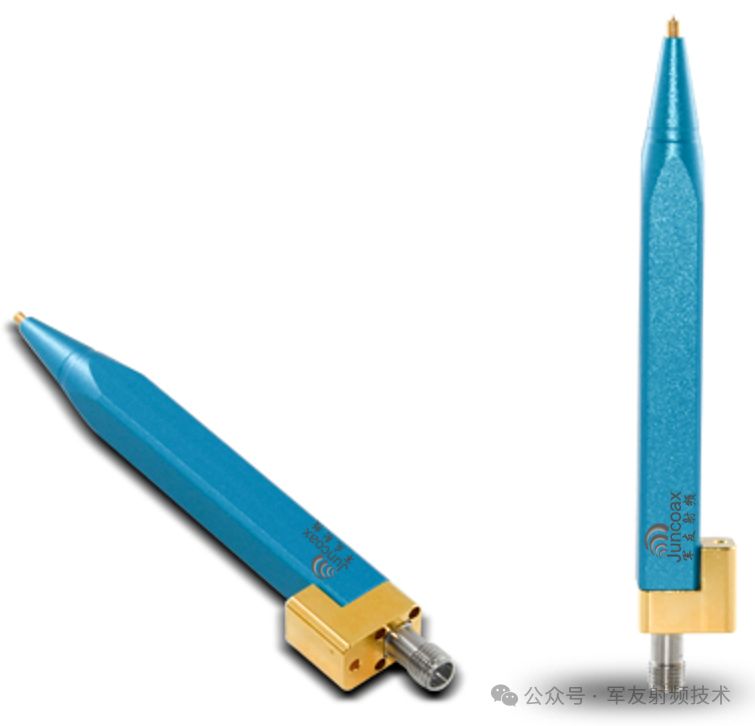

       MP-292F-DD-40G 是上海军友射频专为半导体晶圆级测试、高速数字电路调试及TDR阻抗分析打造的一款40GHz高性能差分探针。该产品采用纯差分设计，完美匹配先进工艺节点下的器件建模、工艺监控及信号完整性验证需求，以军工级稳相技术和微米级精密针尖，助力工程师在毫米波频段捕获最真实的信号特性。

二、核心特点

2.1 40GHz超宽频带，纳秒级分辨率

• 覆盖DC至40GHz全频段，支持5G毫米波、光模块、高速串行总线等前沿应用。

• 极快的上升时间和极低的插入损耗，精准捕捉TDR时域反射中的微小阻抗突变。

2.2 纯差分设计，真实模拟差分工作模式

• 采用GSG/GSSG针尖布局，专为差分信号测试优化，有效抑制共模噪声。

• 在100Ω差分阻抗测试中提供纯净、高信噪比的测量结果，真实反映链路特性。

2.3 低损耗与高稳定性，保证测量可重复性

• 优化的传输线结构与精密稳相工艺，在弯折、温度变化下相位波动极小。

• 卓越的回波损耗特性，减少多次反射对TDR/TDT测量的干扰。

2.4 微米级精密针尖，无损接触

• MEMS微加工针尖，硬度高、耐磨性强，同时接触力可控，不损伤铝垫或焊盘。

• 支持多种针尖间距（如100μm、150μm等），适配不同尺寸的被测焊盘。

2.5 广泛兼容性，即插即用

• 标配1.85mm或2.4mm连接器，可直接连接矢量网络分析仪、采样示波器及探针台。

• 配合标准校准片，可快速完成SOLT/SOLR校准，提升测试效率。

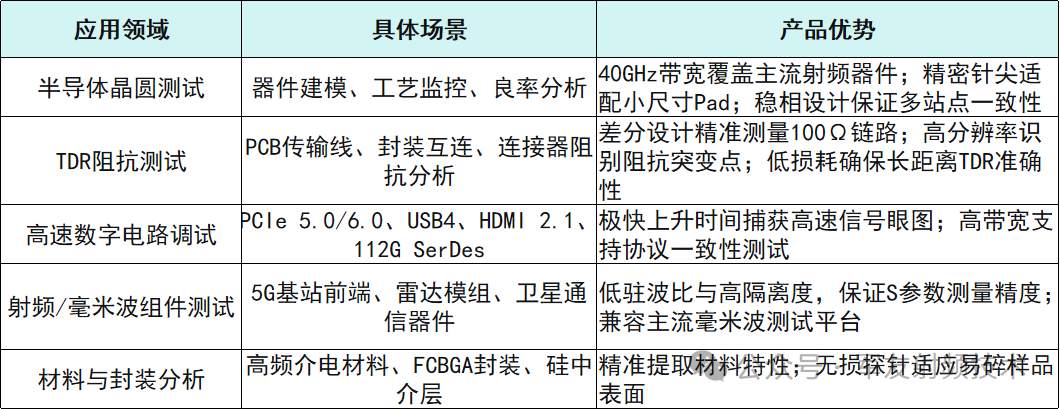

三、典型应用场景

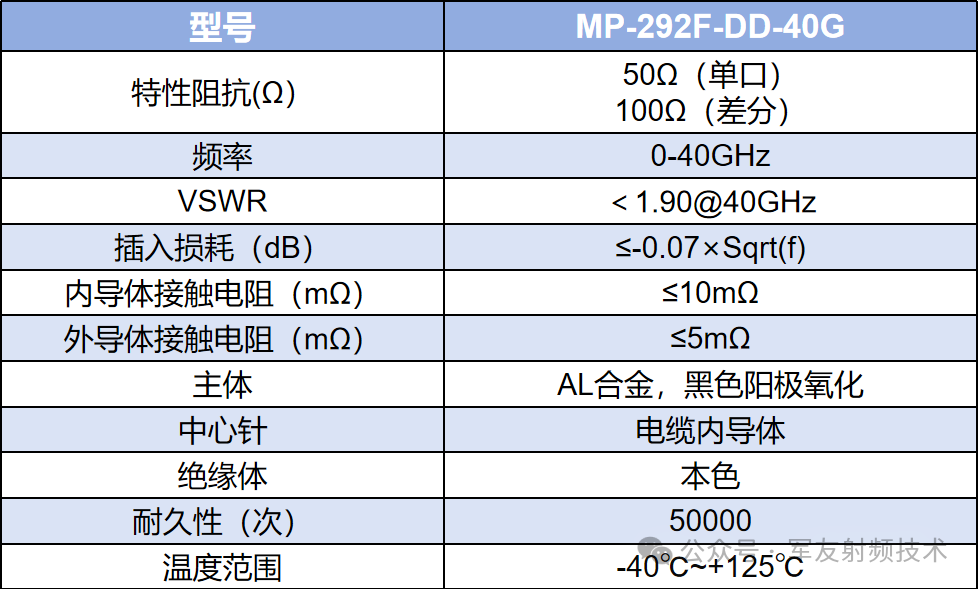

四、技术参数概览

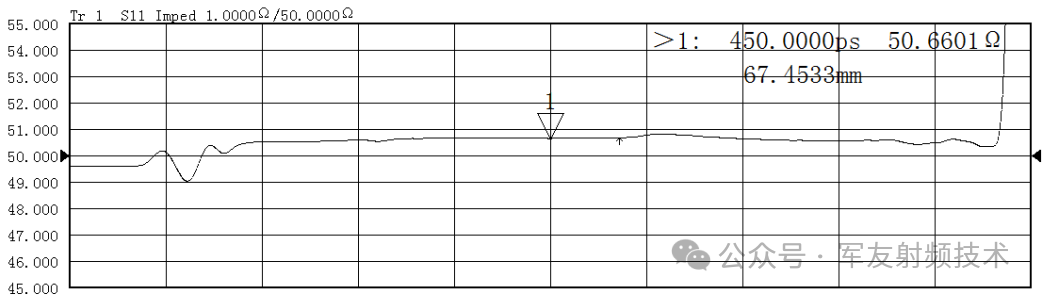

测试图：

五、为什么客户选择 Juncoax MP-292F-DD-40G？

1. 精准捕获，数据可信
          稳相设计与低损耗传输，确保在晶圆级测试和TDR分析中获得可重复、高精度的测量结果，减少误判。

2. 无损接触，保护被测器件
          微机电针尖工艺结合优化的接触力，既保证可靠电气连接，又避免对昂贵的晶圆或封装造成划伤。

3. 40GHz全频段覆盖，面向未来
          满足当前5G、400G光模块及下一代高速接口测试需求，一次投资，长期适用。

4. 灵活定制，适配多样场景
          提供多种针尖间距、布局及连接器选项，可针对特殊被测件进行定制化设计。

5. 国产高端，性价比卓越
          在达到国际一线品牌性能的同时，提供更短的交期与更优的价格，降低测试系统建设成本。

六、结语

       在半导体工艺不断演进、信号速率持续攀升的今天，精确的晶圆级测试与阻抗分析已成为保证产品性能的关键。军友 TDR 差分探针，以超宽频带、纯差分设计、军工级稳相技术和微米级精密针尖，为工程师提供从器件到系统的完整测试解决方案，助力您在毫米波时代抢占先机。
