一、产品定位

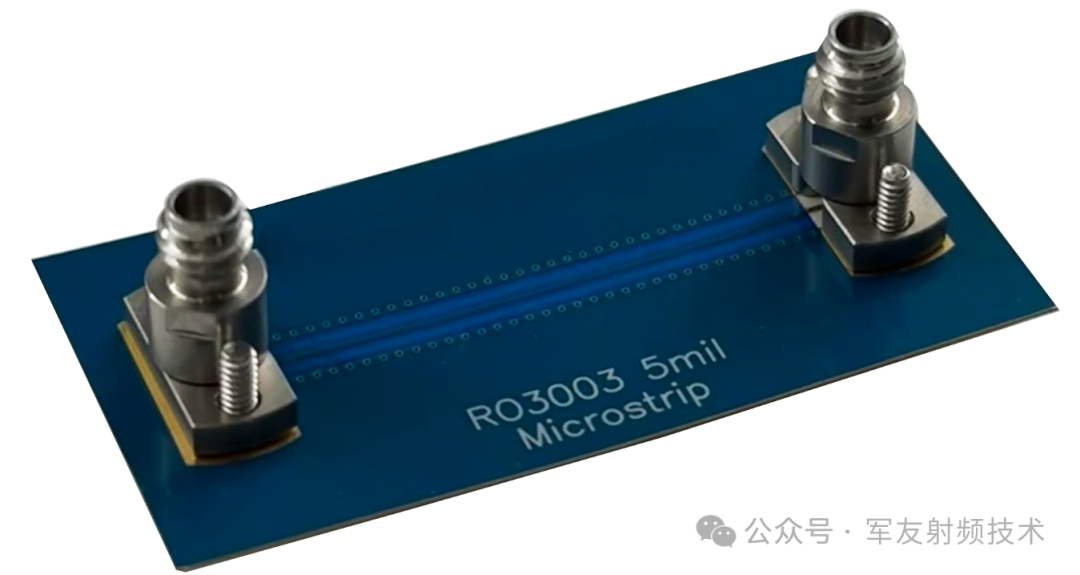

       1.0mm 垂直互连连接器 是一款专为测试与测量领域设计的高性能连接器，特别适用于无焊垂直PCB发射应用。产品支持高达 110GHz 的卓越电气过渡性能，确保高频信号传输的稳定性和准确性。其无焊安装设计显著减少安装时间，避免了焊接带来的信号损耗或机械应力问题，同时具备优异的垂直驻波比表现，确保信号在垂直过渡中的完整性。1.0mm间距设计适合高密度PCB布局，满足紧凑型测试板的需求，广泛应用于高频信号测试、高速数字测试板、特性分析板及研发与原型设计等领域。

二、核心特点

• 110GHz超宽频带：频率覆盖DC~110GHz，满足毫米波频段最严苛的高频测试需求。

• 无焊垂直发射设计：无需焊接即可完成PCB垂直安装，避免焊接热应力及焊锡爬升带来的信号损耗。

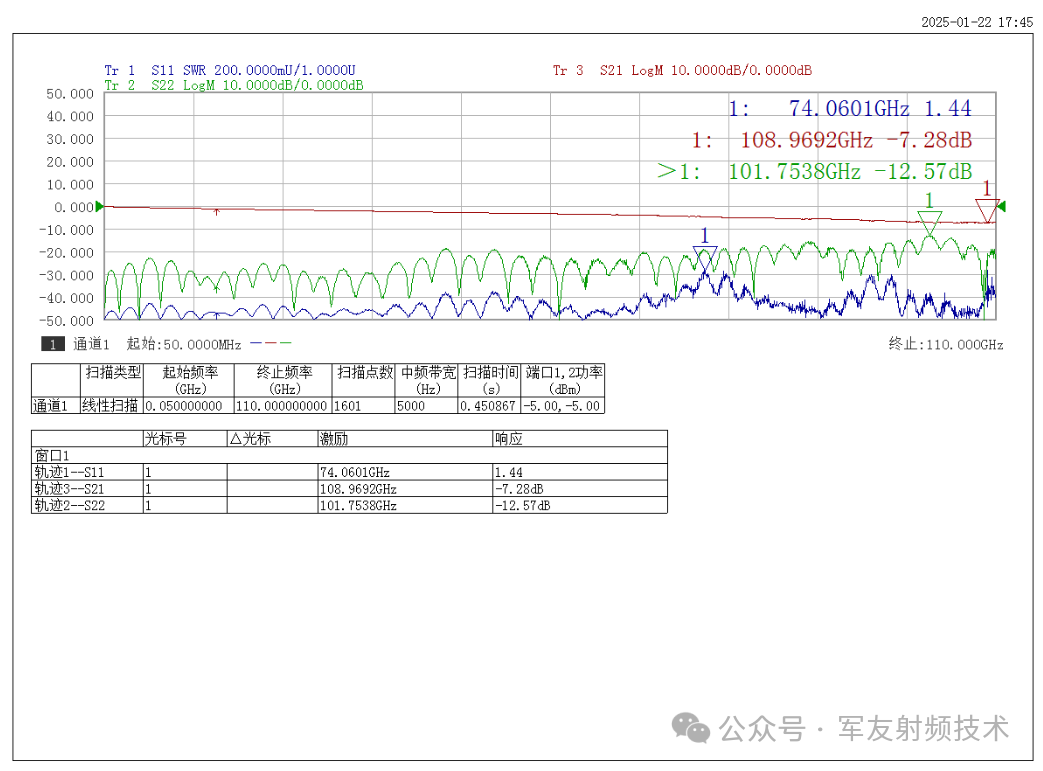

• 优异驻波比性能：全频段内驻波比≤1.6:1（DC~110GHz），确保信号在垂直过渡中的完整性与低反射。

• 1.0mm紧凑间距：适合高密度PCB布局，满足紧凑型测试板的空间限制需求。

• 高可靠性材料与工艺：主体采用不锈钢，中心针为铍铜镀金，精密制造保证长期使用稳定性。

• 标准化接口：1.0mm Female接口，兼容主流高频测试仪器与电缆组件。

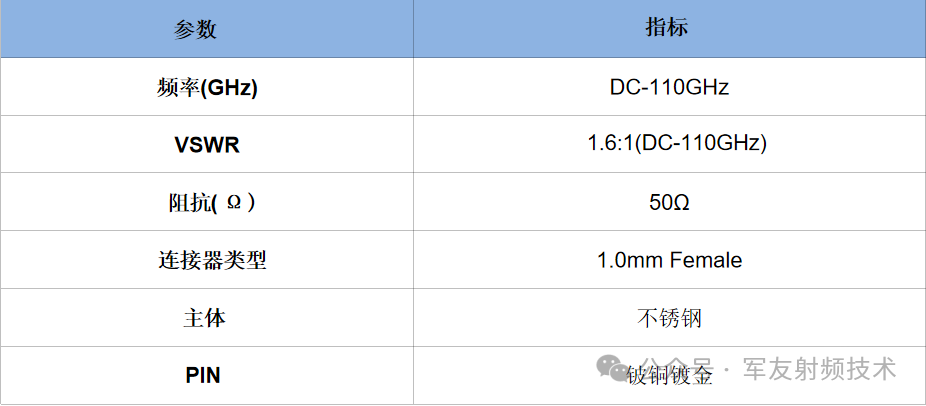

三、规格型号与技术参数

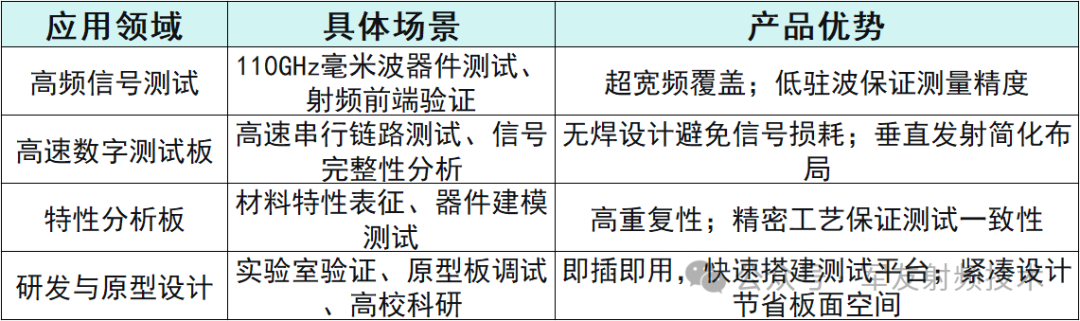

四、典型应用场景

五、选择理由

• 110GHz超宽频覆盖：单连接器覆盖从DC到110GHz全频段，无需因频段切换更换连接器，简化测试配置。

• 无焊安装，省时省力：无需焊接工艺，消除焊锡爬升引起的阻抗不连续，安装时间缩短80%以上。

• 低驻波，信号保真：全频段VSWR≤1.6:1，保证毫米波频段的信号传输完整性，减少测量误差。

• 高密度布局，节省PCB空间：1.0mm紧凑间距，适配高密度测试板设计，满足小型化需求。

• 军工级品质，长期可靠：不锈钢主体+铍铜镀金中心针，插拔寿命长，适应频繁测试环境。

六、结语

       在毫米波测试与高速数字电路验证中，PCB发射连接器的性能直接决定了测试结果的准确性与可重复性。1.0mm 垂直互连连接器以 110GHz超宽频带、无焊垂直发射设计、优异驻波比 为核心优势，为高频信号测试、高速数字测试板及研发原型设计提供高效、可靠的信号连接解决方案，显著提升测试效率与精度，是毫米波测试平台不可或缺的关键组件。
