一、产品定位

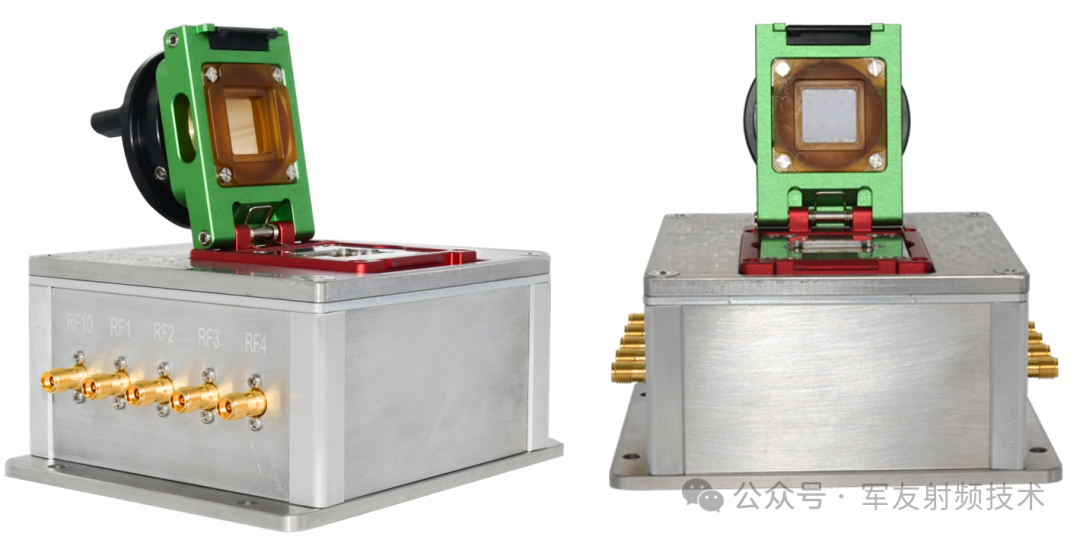

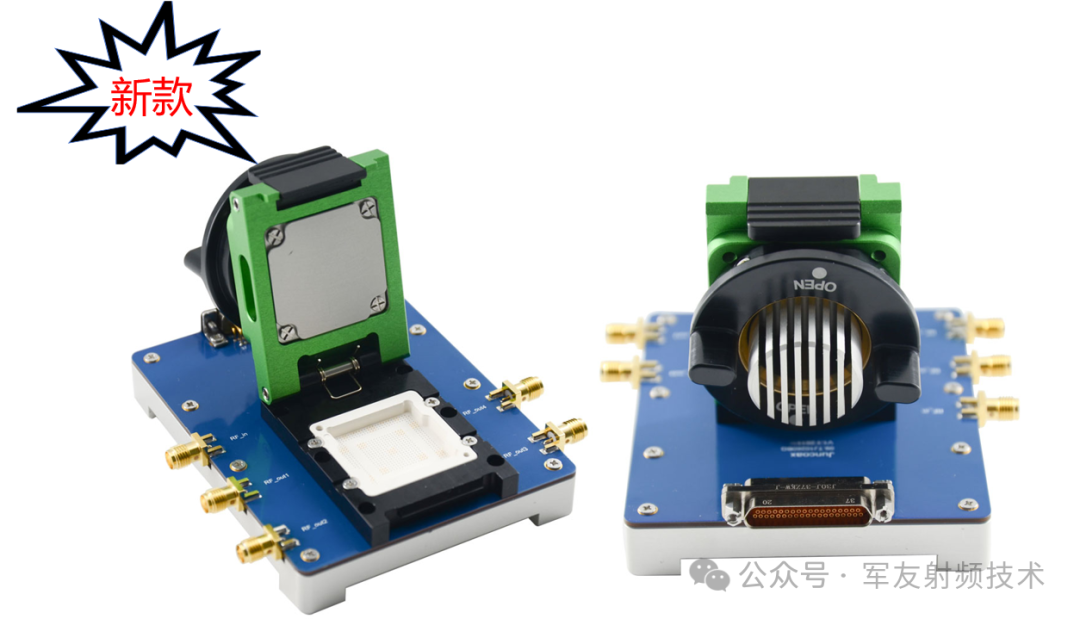

       军友射频BGA芯片测试底座，是专为原型应用、基本性能验证、系统开发、热特性/老化应用、功能生产测试等场景打造的高性能BGA封装测试插座。产品采用翻转式锁定机构，方便快速放置与取出芯片；底座定位设计无需芯片固定工具及安装孔位；浮动弹簧探针自动匹配BGA焊球，确保测试指标的可靠性、一致性与可重复性。结构紧凑，一次装夹即可完成所有高频及信号测试，是BGA封装芯片从研发到量产全流程测试的理想选择。

二、核心特点

• 翻转式锁定机构：无需额外工具，单手即可完成芯片的压紧与释放，方便快速更换被测芯片，大幅提升测试效率。

• 底座定位，无需安装孔位：通过底座精确定位，芯片直接放置即可，无需在PCB上预留安装孔或使用胶水固定，简化测试板设计。

• 结构紧凑，一次装夹：高度集成设计，一次装夹即可完成所有高频通道及控制信号的测试，减少重复插拔，提升测试一致性。

• 浮动弹簧探针，自动匹配BGA焊球：每个探针独立浮动，自动适应BGA焊球的微小位置偏差和高度差异，保证接触稳定可靠，确保指标可靠性与一致性。

• DC~30GHz宽频覆盖：满足从直流到30GHz的高频测试需求，适配5G通信、高速数字接口等应用。

• >10000次重复使用：探针材料与工艺经过优化，插拔寿命超过10000次，适应频繁测试场景，大幅降低测试成本。

• 宽温工作：工作温度范围-55℃~+125℃，满足热特性测试及老化应用等严苛环境需求。

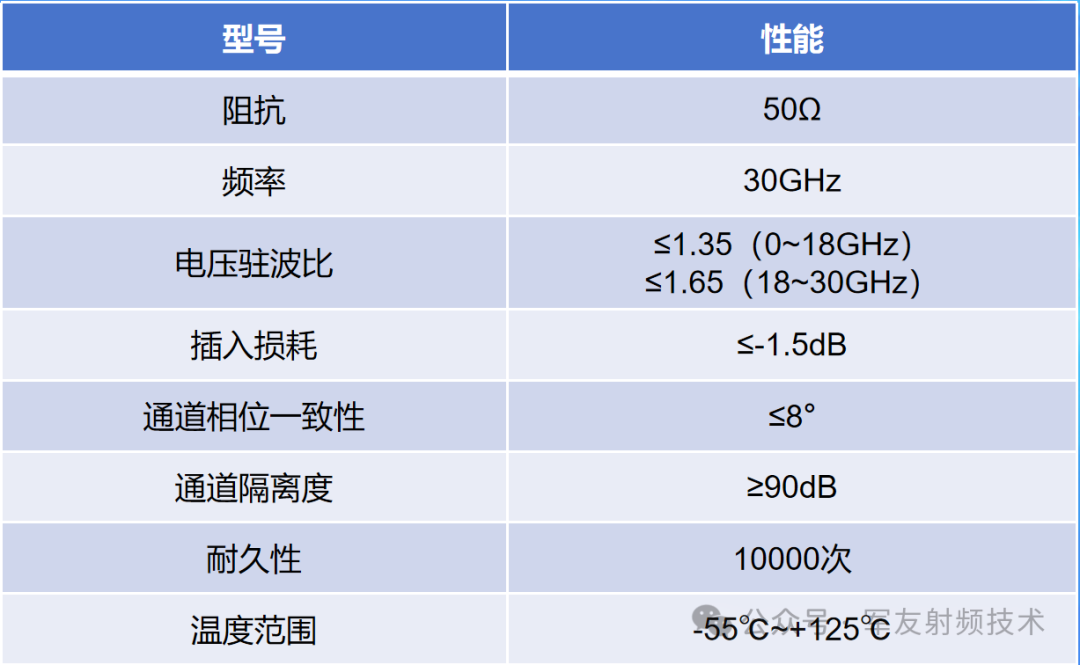

三、技术参数

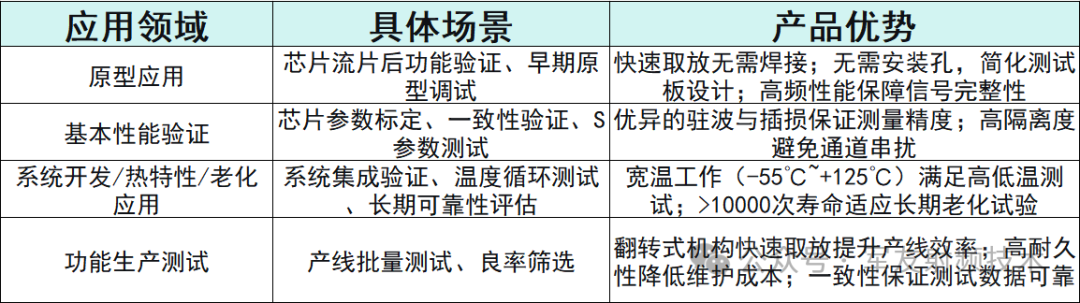

四、典型应用场景

五、选择理由

• >10000次超长寿命：探针与结构件按照高可靠性标准设计与制造，适应频繁使用的实验室和产线环境，大幅降低单次测试成本。

• 翻转式锁定，秒换芯片：无需螺钉或压块，更换芯片仅需几秒钟，测试效率提升显著。

• 无安装孔设计，简化测试板：底座定位结构消除PCB安装孔需求，降低测试板设计难度与制造成本。

• 浮动探针自适应焊球：自动补偿BGA焊球的共面性误差，保证每个焊点接触良好，避免开路或接触不良。

• 30GHz高频性能：覆盖主流高频测试需求，满足5G通信、高速数字接口等BGA芯片测试要求。

• 全通道一致性保障：优异的相位一致性与通道隔离度，保证多通道测试数据的可信度。

六、结语

       BGA封装芯片的测试验证，传统焊接方式效率低、重复性差，而普通插座往往存在接触不稳定或操作繁琐等问题。军友射频BGA芯片测试底座，以翻转式锁定机构、浮动弹簧探针、>10000次重复使用、DC~30GHz高频性能为核心优势，为芯片原型验证、性能测试、热特性/老化评估及产线量产测试提供高效、可靠的解决方案。快速取放，精准接触，一次装夹，全面测试——助您加速产品从研发到量产的全流程。
