SMPX 1×8免焊连接器，高密度互连新标杆

来源: | 作者:juncoax2023new | 发布时间: 2026-08-20 | 44 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

一、产品定位

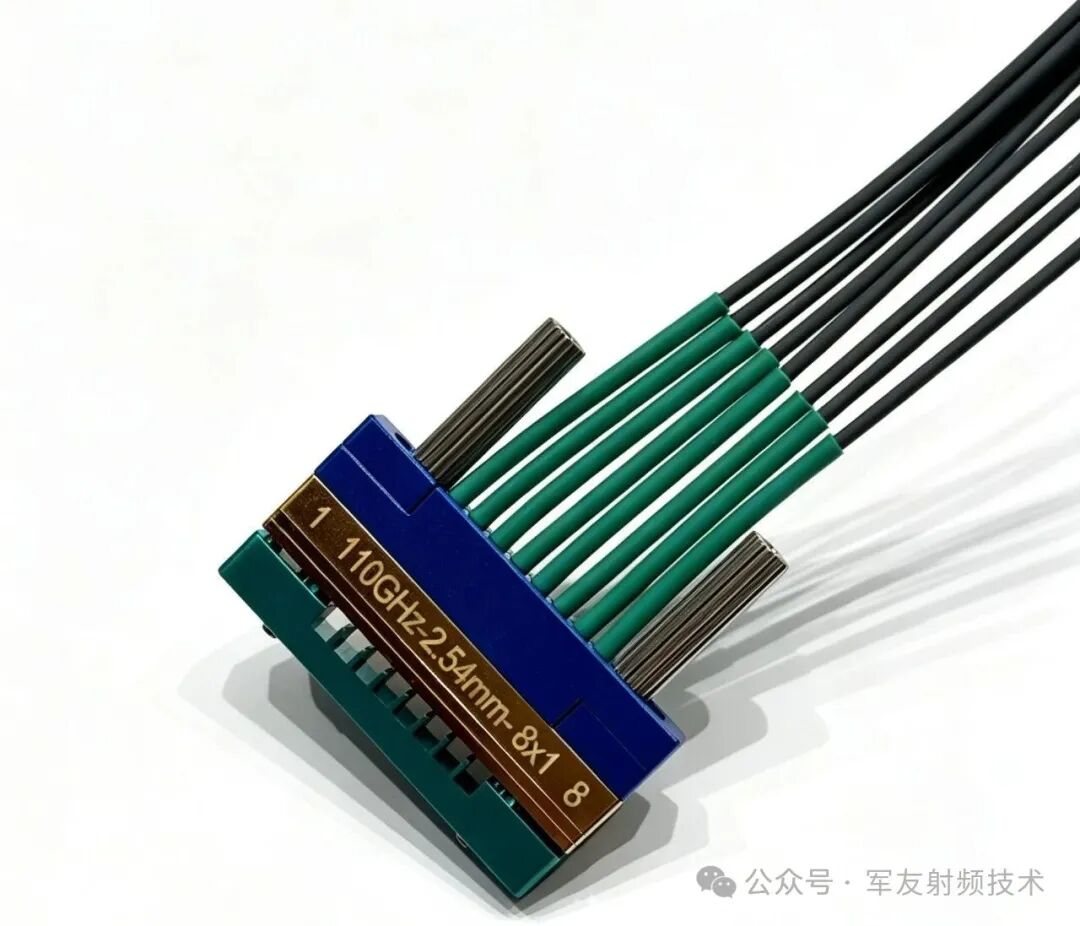

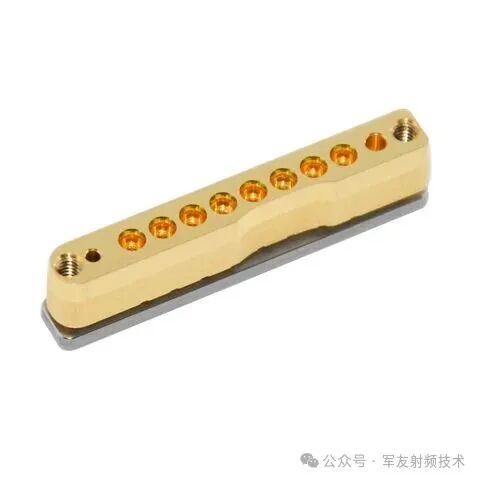

该款50Ω SMPX 1×8 Male Vertical Solderless PCB连接器，是一款专为多通道集束、高密度PCB布局、毫米波测试与通信系统等场景设计的高性能射频互连产品。产品兼容SMPX接口标准，采用1×8阵列排列，2.54mm标准间距，支持DC~110GHz超宽频信号传输。免焊垂直安装设计大幅简化PCB装配流程，避免焊接带来的信号损耗与机械应力问题，是高密度、高频、多通道应用的理想互连方案。

二、核心特点

超宽频带覆盖，一器通用：频率范围覆盖从直流至毫米波频段，单连接器即可满足从基带到前沿毫米波应用的完整频谱需求，无需因频段切换而更换连接器，大幅降低系统复杂度。
多通道集束设计，高密度互连：采用1×8阵列一体化排列，标准间距布局，在有限PCB面积内实现多通道并行互连，有效简化高频系统布线，提升系统集成度与空间利用率。
免焊垂直安装，装配高效可靠：采用压接式安装结构，无需焊接工艺，彻底消除焊锡爬升引起的阻抗不连续及热应力对绝缘体的损伤，同时简化PCB加工流程，提升装配效率与一致性。
极低射频损耗，信号完整传输：精密传输结构设计与优质材料选型，确保高频信号在传输路径上保持极低损耗与高保真度，满足毫米波频段严苛的信号完整性要求。
超长插拔寿命，军工级可靠性：精密加工的主体与中心针结构，配合优质镀层工艺，插拔寿命远超常规连接器，适应高频次测试与系统调试场景，长期使用性能稳定。
恶劣环境适应能力：产品设计严格遵循军工环境测试标准，具备优异的耐热冲击、耐腐蚀、耐振动及耐湿性能，工作温度范围覆盖-40℃~+120℃，适用于军工、航空航天等高可靠性应用场景。

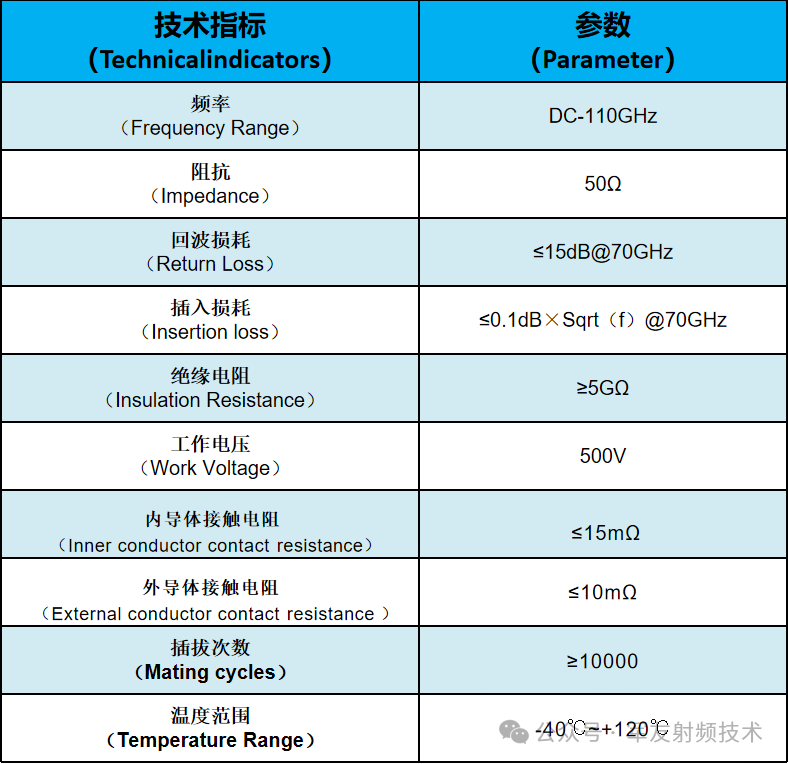

三、技术参数

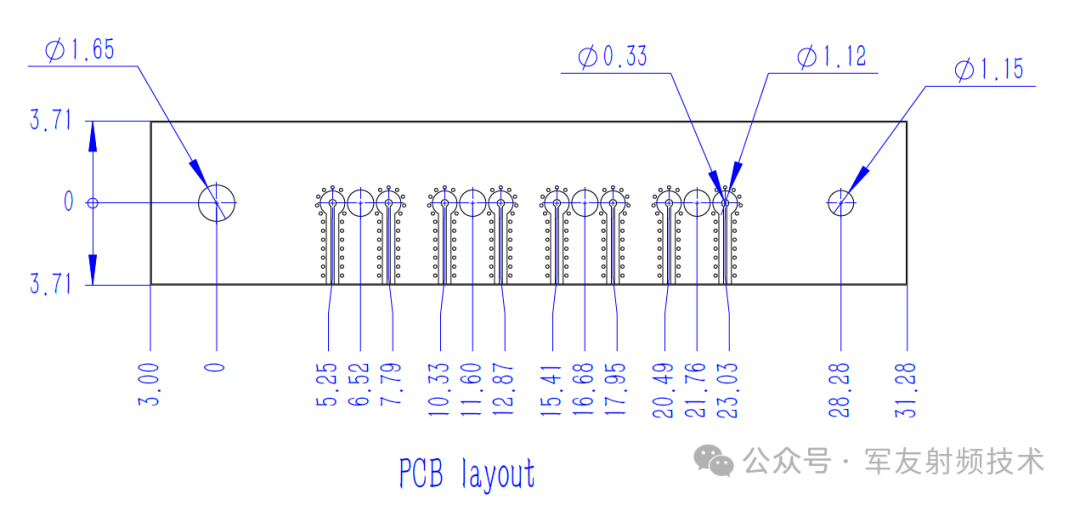

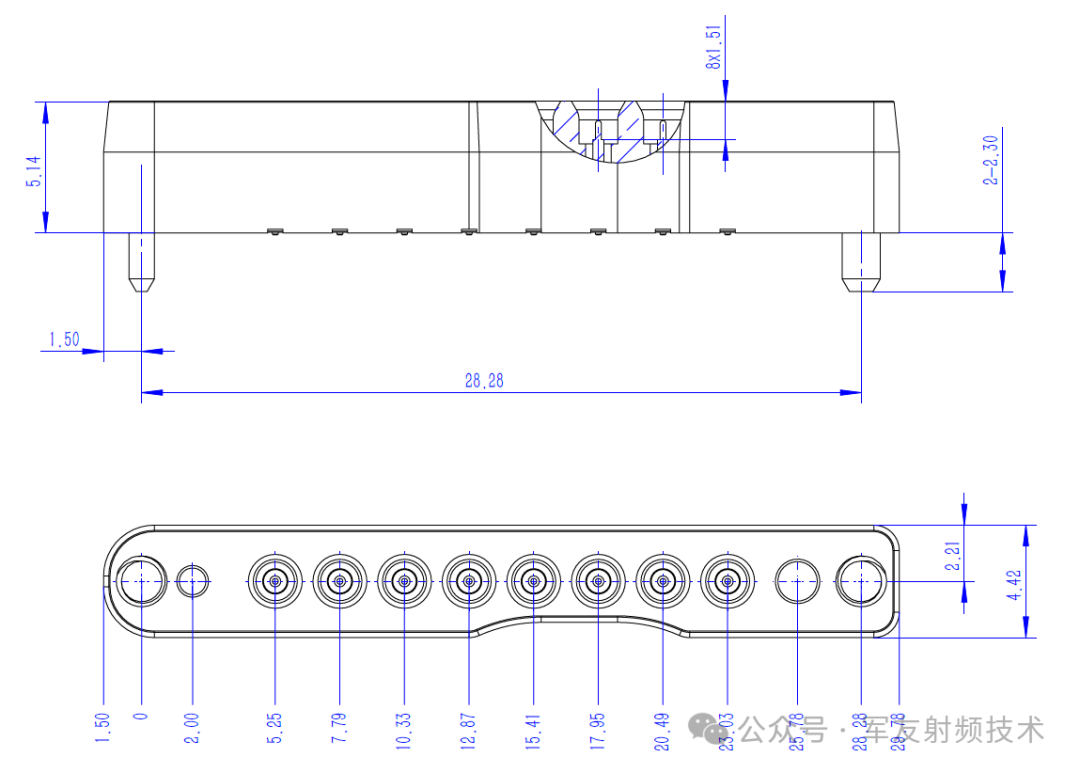

外形尺寸：

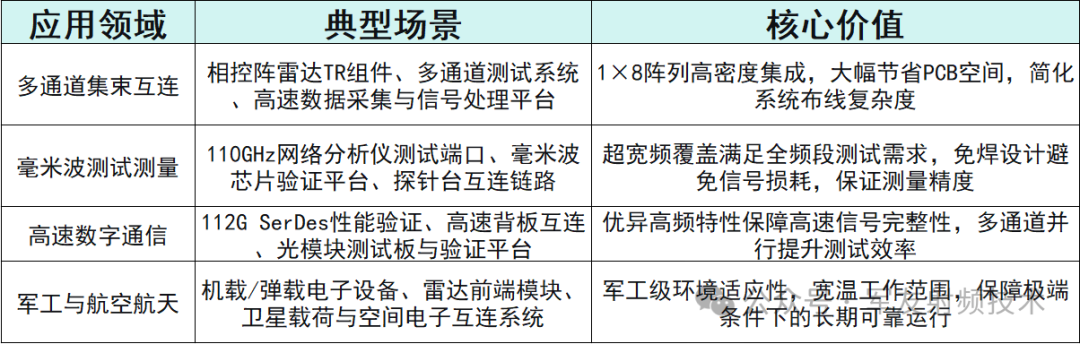

四、典型应用场景

五、选择理由

110GHz超宽频覆盖，一器多用：单连接器覆盖DC~110GHz全频段，满足从微波到毫米波的全频谱测试与应用需求。
1×8多通道集束，节省空间：8通道一体化排列，2.54mm标准间距，大幅减少PCB占用面积，简化系统布线。
免焊垂直安装，信号无损：无焊压接设计，消除焊接热应力与焊锡爬升引起的阻抗不连续，保证信号完整性。
优异电气性能，测试精准：低插损、低回损、高隔离度，确保高频信号在传输路径上的高保真度。
10,000次高插拔寿命：精密加工与优质镀层工艺，适应频繁插拔的测试与调试场景。

六、结语

在高密度、高频、多通道互连需求日益增长的今天，连接器的性能与集成度直接影响着系统的信号完整性与设计效率。该款连接器，以110GHz超宽频覆盖、1×8多通道集束、免焊垂直安装、军工级可靠性为核心优势，为相控阵雷达、毫米波测试、高速通信及军工电子等领域提供高密度、高性能的互连解决方案。让多通道互连更简洁，让高频信号传输更可靠——助力您的系统迈向更高频、更高密度的未来。
