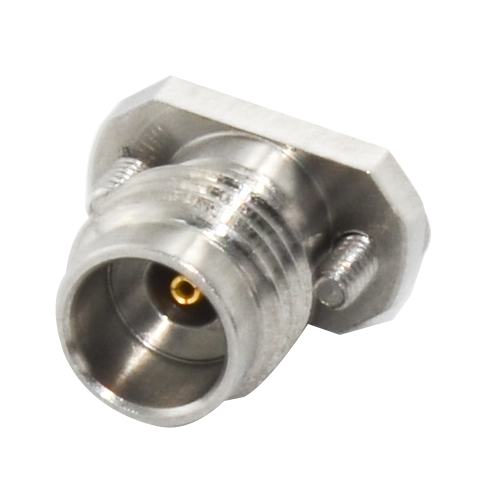

24-K-PCB-F-S（2.4mm母头配接电路板）
    发布时间: 2025-02-27 14:23

型号：24-K-PCB-F-S

料号：C016811


下载规格书



   规格书  3D模型  CST模型    HFSS模型


料号:C0016811型号:2.4-K-PCB-F-S
          连接器系列2.4
          外观形式直头Straight
          极性母头Female
          终端类型电缆连接器Cable Conenctor
          终端方式微波Cable_焊杯焊接/盲插Solder
          适配电缆/
           插入力≤5N
           保持力≥0.5N
           主体不锈钢，钝化
           中心针铍铜，镀硬金
           温度范围-40℃~+125℃
           特性阻抗50Ω
           工作频率0-50GHz
           驻波比≤1.40@（0-50GHz）
           插入损耗

＜-0.04xSqrt(f)

           耐久性(次）1000次
           内部接触≤10
           外部接触≤5
           热冲击MIL-STD 202G，Meth.107,Cond.B
           振动MIL-STD 202G，Meth.204,Cond.B
           冲击MIL-STD 202G，Meth.213,Cond.I
           气候等级IEC 60068 40/125/56
           RoHSCompliant
