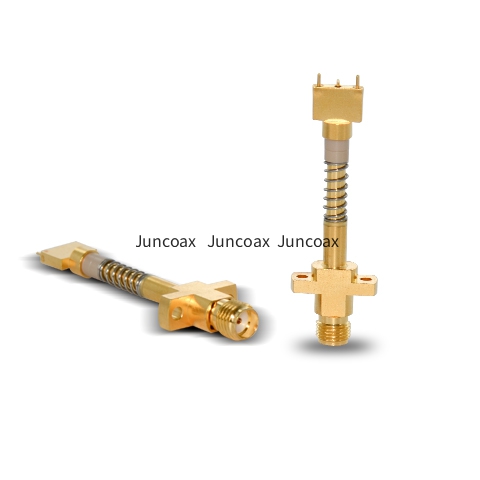

MP477-SF803
    发布时间: 2025-03-06 16:41

型号：MP477-SF803

料号：ED00492


下载规格书



    规格书    3D模型


料号:ED00492型号:MP477-SF803
           特性阻抗50Ω
           工作频率DC-6GHz
           驻波比＜1.10@3GHz，＜1.15@3-6GHz
           插入损耗＜0.3dB@6GHz
            机械性能接地针下压最大行程2.0mm，使用行程1mm，
对应的力值F=1.5~1.8N
法兰下压最大行程7.5mm,初始力值＞1.8N
使用行程4mm，对应的力值F=5~6N
            内导体铍铜镀金
            外导体黄铜镀金
            介质体PTFE
            使用温度-55℃~+125℃
            外导体弹力3.5N
      外导体工作行程2.0mm
      外导体最大行程3.0mm
           内导体弹力1.5N
      内导体工作行程0.7mm
      内导体最大行程1.5mm
      内导体最大行程1.5mm
           执行标准GJB681A-2002
