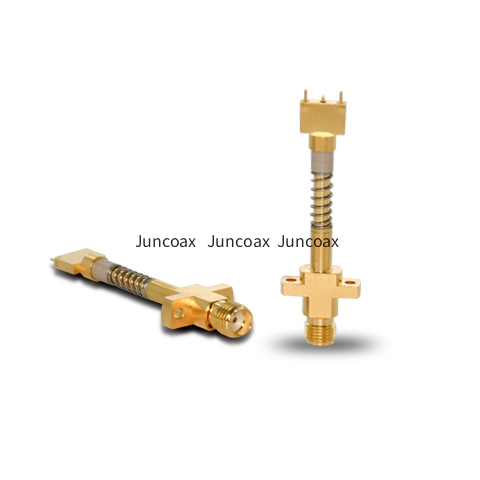

MP477-SF804
    发布时间: 2025-03-06 17:40

型号：MP477-SF804

料号：ED00493


下载规格书



    规格书    3D模型


料号:ED00493型号:MP477-SF804
            特性阻抗50Ω
            工作频率DC-6GHz
            驻波比＜1.10@3GHz，＜1.15@3-6GHz
            插入损耗0.3dB@6GHz
             机械性能接地针下压最大行程2.0mm，使用行程1mm，
对应的力值F=1.5~1.8N
法兰下压最大行程7.5mm,初始力值＞1.8N
使用行程4mm，对应的力值F=5~6N
             内导体铍铜镀金
             外导体黄铜镀金
             介质体PTFE
             使用温度-55℃~+125℃
           外导体弹力3.5N
        外导体工作行程2.0mm
        外导体最大行程3.0mm
           内导体弹力1.5N
        内导体工作行程0.7mm
        内导体最大行程1.5mm
        内导体最大行程1.5mm
            执行标准GJB681A-2002
