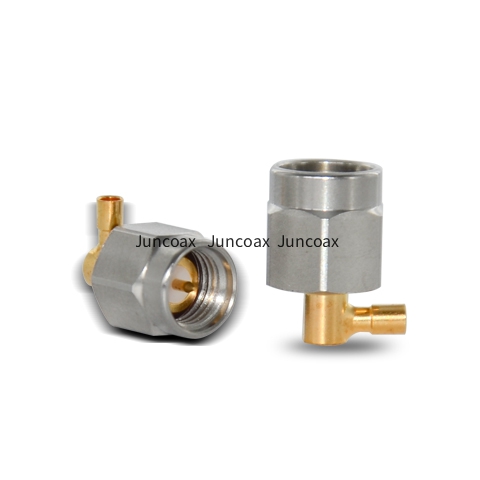

SM(W)-TS-C-047-1（SMA公头配接JSF047电缆）
发布时间: 2025-03-07 16:20
型号：SM(W)-TS-C-047-1
料号：C011701
下载规格书
| 料号:C011701 | 型号:SM(W)-TS-C-047-1 |
| 连接器系列 | SMA |
| 外观形式 | 弯头Right Angle |
| 极性 | 公头Male |
| 终端类型 | 电缆连接器Cable Conenctor |
| 终端方式 | 微波Cable_焊杯焊接/焊接Solder |
| 适配电缆 | JSF047 |
| 使用温度 | -40℃~+125℃ |
| 特性阻抗 | 50Ω |
| 工作频率 | DC-18GHz |
| 驻波比 | ≤1.15（0-8GHz），≤1.25（8-12GHz) |
| ≤1.25（8-12GHz），≤1.35（12-18GHz) |
| 插入损耗 | ≤-0.05XSqrt（f） |
| 接触电阻 | 内导体：≤3mΩ |
| 外导体：≤2.5mΩ |
| 绝缘电阻 | ≥5000MΩ |
| 介质耐用 | 500V |
| 耐久性 | 1000次 |
| 耦合螺母扭力 | 0.7-1.1N.m |
| 插入损耗 | ≤0.15dB@10GHz |
| 执行标准 | GJB681A-2002 |
