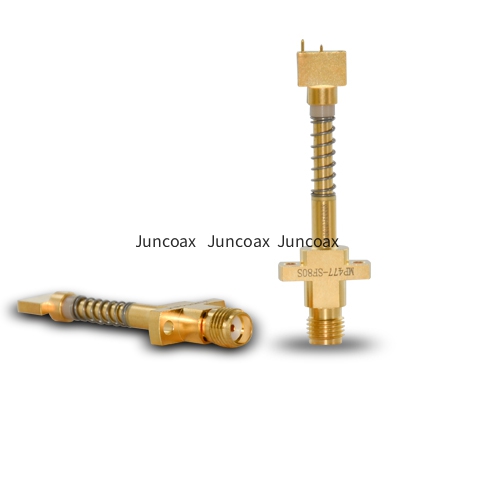

MP477-SF80S1
    发布时间: 2025-03-10 17:32

型号：MP477-SF80S1

料号：ED00640


下载规格书



    规格书    3D模型


料号:ED00640型号:MP477-SF80S1
           特性阻抗50Ω
           工作频率DC-6GHz
           驻波比＜1.10@3GHz，＜1.15@3~6GHz
           插入损耗＜0.3dB@6GHz
           机械性能接地针下压最大行程2.0mm，使用行程1mm，
对应的力值F=1±0.15N
法兰下压最大行程7.5mm,
使用行程2~4mm，对应的力值F=6±0.15N
           内导体铍铜镀金
           外导体黄铜镀金
           介质体PTFE
           使用温度-55℃~+125℃
           外导体弹力3.5N
       外导体工作行程2.0mm
       内导体工作行程0.7mm
       内导体最大行程1.5mm
       内导体最大行程1.5mm
          执行标准GJB681A-2002


MP477-SF80S1

型号：MP477-SF80S1

料号：ED00640


下载规格书

    规格书    3D模型


料号:ED00640型号:MP477-SF80S1
                    特性阻抗50Ω
                    工作频率DC-6GHz
                    驻波比＜1.10@3GHz，＜1.15@3~6GHz
                    插入损耗＜0.3dB@6GHz
                   机械性能接地针下压最大行程2.0mm，使用行程1mm，
对应的力值F=1±0.15N
法兰下压最大行程7.5mm,
使用行程2~4mm，对应的力值F=6±0.15N
                  内导体铍铜镀金
                  外导体黄铜镀金
                  介质体PTFE
                  使用温度-55℃~+125℃
                  外导体弹力3.5N
                  外导体工作行程2.0mm
                  内导体工作行程0.7mm
                  内导体最大行程1.5mm
                  内导体最大行程1.5mm
                  执行标准GJB681A-2002
