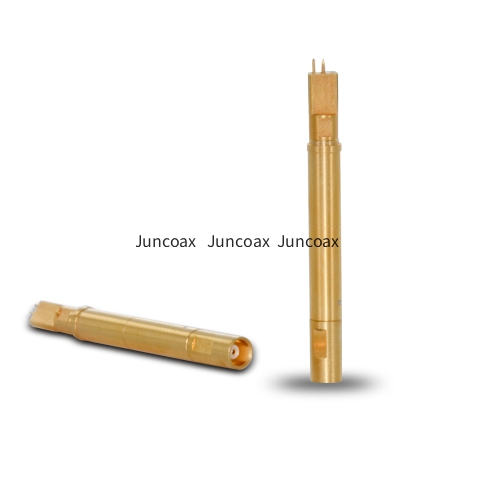

MP400-XF443
    发布时间: 2025-03-20 17:06

型号：MP400-XF443

料号：ED01072


下载规格书



    规格书    3D模型


料号:ED01072型号:MP400-XF443
           特性阻抗50Ω
          工作频率DC-6GHz
          驻波比＜1.20@3GHz，＜1.35@6GHz
          插入损耗＜0.4dB@3GHz，＜0.6dB@6GHz，
         机械性能接地针下压最大行程1mm，
对应的力值F=1.0±0.2N
信号针下压行程1mm，对应的力值F=8±0.2N
外导体下压最大行程5mm
          内导体铍铜镀金
          外导体黄铜镀金
          介质体PTFE
          使用温度-55℃~+125℃
          外导体弹力3.5N
      外导体工作行程2.0mm
      内导体工作行程0.7mm
      内导体最大行程1.5mm
      内导体最大行程1.5mm
          执行标准GJB681A-2002
