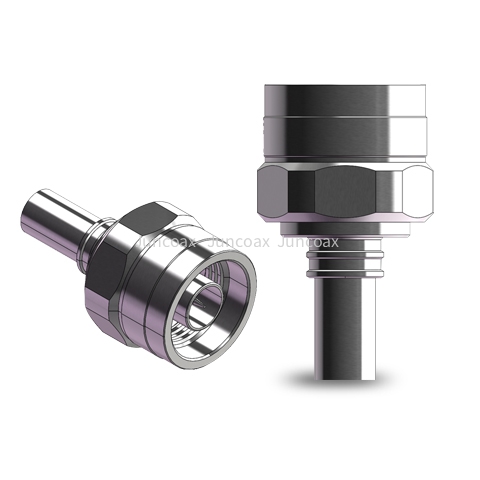

NM-ES-C-JMR240-75-01（N型公头配接JMR240电缆）
发布时间: 2025-08-26 16:27
型号：NM-ES-C-JMR240-75-01
料号：C018541
下载规格书
| 料号:C018541 | 型号:NM-ES-C-JMR240-75-01 |
| 连接器系列 | N |
| 外观形式 | 直头Straight |
| 极性 | 公头Male |
| 终端类型 | 电缆连接器Cable Conenctor |
| 终端方式 | 微波Cable_直焊/盲插Direct Solder |
| 适配电缆 | JMR240 |
| 耐久性（次） | 1000 |
| 中心针 | 插入力（N）：≤5 |
| 保持力（N）：≥0.5 |
| 温度范围 | -40℃~+125℃ |
| 特性阻抗 | 75Ω |
| 工作频率 | 0-3GHz |
| 驻波比 | ≤1.25@（0-3GHz） |
| 插入损耗 | ≤-0.05xSqrt(f) |
| 接触电阻(mΩ） | 内部接触：≤10 |
| 外部接触：≤5 |
| 热冲击 | MIL-STD 202G, Meth.107, Cond.B |
| 振动 | MIL-STD 202G, Meth.204, Cond.B |
| 冲击 | MIL-STD 202G, Meth.213, Cond.I |
| 气候等级 | IEC 60068 40/125/56 |
| RoHS | Compliant |
| 执行标准 | IEEC Std 287-2007 |
| 外导体 | 黄铜镀三元合金 |
| 内导体 | 铍铜镀金 |
| 介质 | PTFE |
