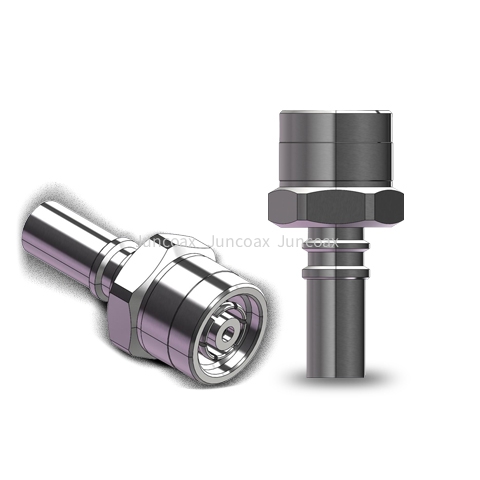

TNCM-TS-C-JMR240-02(TNC公头配接JMR240电缆)
    发布时间: 2025-08-26 16:57

型号:TNCM-TS-C-JMR240-02

料号:C018571


下载规格书




    规格书    3D模型
料号:C018571型号:TNCM-TS-C-JMR240-02
          连接器系列TNC
          外观形式直头Straight
          极性公头Male
          终端类型电缆连接器Cable Conenctor
          终端方式微波Cable_直焊/盲插Direct Solder
          适配电缆JMR240
          耐久性(次)1000
          中心针插入力(N):≤5
保持力(N):≥0.5
          温度范围-40℃~+125℃
          特性阻抗50Ω
          工作频率0-8GHz
          驻波比≤1.30@(0-8GHz)
          插入损耗≤-0.05xSqrt(f)
          接触电阻(mΩ)内部接触:≤10
外部接触:≤5
          热冲击MIL-STD 202G, Meth.107, Cond.B
          振动MIL-STD 202G, Meth.204, Cond.B
          冲击MIL-STD 202G, Meth.213, Cond.I
          气候等级IEC 60068 40/125/56
          RoHSCompliant
          外导体黄铜镀三元合金
          内导体铍铜镀金
          介质PTFE
