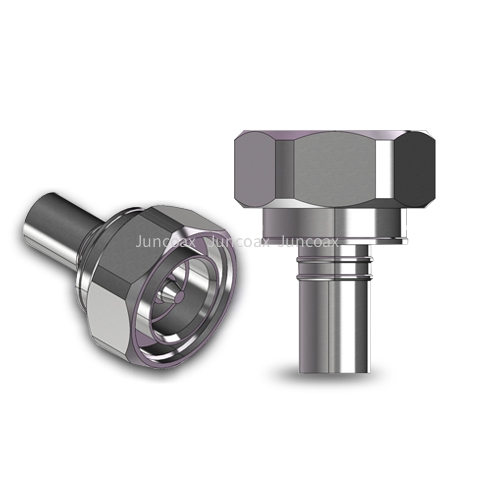

716M-ES-C-JMR400
    发布时间: 2025-08-27 09:26

型号：716M-ES-C-JMR400

料号：C018641


下载规格书



    规格书    3D模型
料号:C018641型号:716M-ES-C-JMR400
         连接器系列716
         外观形式直头Straight
         极性公头Male
         终端类型电缆连接器Cable Conenctor
         终端方式微波Cable_直焊/盲插Direct Solder
         适配电缆JMR400
         耐久性（次）1000
         中心针插入力（N）：≤5
保持力（N）：≥0.5
         温度范围-40℃~+125℃
         特性阻抗50Ω
         工作频率0-3GHz
          驻波比≤1.35@（0-3GHz）
          插入损耗≤-0.05xSqrt(f)
       接触电阻(mΩ）内部接触：≤10
外部接触：≤5
           热冲击MIL-STD 202G, Meth.107, Cond.B
           振动MIL-STD 202G, Meth.204, Cond.B
           冲击MIL-STD 202G, Meth.213, Cond.I
           气候等级IEC 60068 40/125/56
           RoHSCompliant
           外导体黄铜镀三元合金
           内导体铍铜镀金
           介质PTFE
