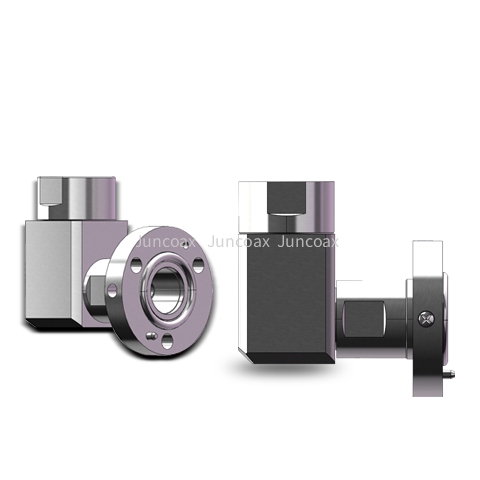

158EM（W）-ES-C-JMR900
    发布时间: 2025-09-02 16:01

型号：158EM（W）-ES-C-JMR900

料号：C018881


下载规格书



    规格书    3D模型
料号:C018881型号:158EM（W）-ES-C-JMR900
        连接器系列158
        外观形式直头Straight
        极性公头Male
        终端类型电缆连接器Cable Conenctor
        终端方式微波Cable_直焊/盲插Direct Solder
        适配电缆JMR900
        耐久性（次）1000
        中心针插入力（N）：≤5
保持力（N）：≥0.5
        温度范围-40℃~+125℃
        特性阻抗50Ω
       工作频率0-1GHz
        驻波比≤1.35@（0-1GHz）
        插入损耗≤-0.05xSqrt(f)
        接触电阻(mΩ）内部接触：≤10
外部接触：≤5
        热冲击MIL-STD 202G, Meth.107, Cond.B
        振动MIL-STD 202G, Meth.204, Cond.B
        冲击MIL-STD 202G, Meth.213, Cond.I
        气候等级IEC 60068 40/125/56
        RoHSCompliant
        外导体黄铜镀三元合金
        内导体铍铜镀金
        介质PTFE
