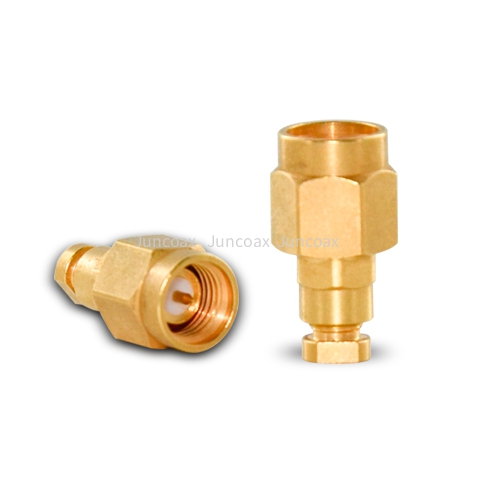

SMAM-TS-C-JSR034-NM（SMA公头配接JSR034）
发布时间: 2025-11-25 14:34
型号：SMAM-TS-C-JSR034-NM
料号：C018341
下载规格书
| 料号:C018341 | 型号:SMAM-TS-C-JSR034-NM |
| 连接器系列 | SMA |
| 外观形式 | 直头Straight |
| 极性 | 公头Male |
| 终端类型 | 电缆连接器Cable Conenctor |
| 终端方式 | 微波Cable_直焊/盲插Direct Solder |
| 适配电缆 | JSR034 |
| 耐久性（次） | 1000 |
| 特性阻抗 | 50Ω |
| 工作频率 | 0-26.5GHz |
| 电压驻波比 | ≤1.30（0-18GHz） |
| ≤1.35（18-26.5GHz） |
| 插入损耗（dB，f/GHz) | ≤-0.05xSqrt(f) |
| 接触电阻（mΩ） | 内部接触：≤6 |
| 外部接触：≤3 |
| 温度范围 | -40℃~+125℃ |
| 热冲击 | MIL-STD 202G, Meth.107, Cond.B |
| 振动 | MIL-STD 202G, Meth.204, Cond.B |
| 冲击 | MIL-STD 202G, Meth.213, Cond.I |
| 气候等级 | IEC 60068 40/125/56 |
| RoHS | Compliant |
