JSR系列
半刚性同轴电缆：
首先需要清楚认识的一点，是半刚性同轴电缆及电缆组件本身即为一类关键的微波组件，意识到这一点极其重要。这意味着半刚性电缆的规格与任何耦合器、电桥，甚至放大器的规格具有同样的重要性。该系列电缆可在连接系统其他组件方面成功发挥可预期的稳定效果，只要对任何好的链路预算分析有所研究后即可发现，在给定频率下，包括衰减度及电压驻波比在内的电气参数对于射频信号的传输和接收起着至关重要的作用。半刚性同轴电缆组件通常可支持65GHz以内的射频信号传输。此外，虽然并不常用，但使用1.0mm连接器端接的电缆组件可实现高达110GHz的高频应用。
半刚性同轴电缆系列尺寸各异，其常规款外导体直径范围从1.19mm至3.58mm不等，使用更小型连接器的直径电缆由于可支持更高的频率，因此正愈来愈受到用户的青睐。
JSR047
04.02.AC0028X 镀三元
04.02.AC0049X 裸铜
JSR047：
对于JSR系列电缆组件而言，为了能恰好嵌入所设计的系统中，其经常需要被精确塑造成各种形状。顾名思义，半刚性同轴电缆为一种既具有足以保持其形状的刚性，又具有足以可手工弯曲的电缆。
同时，人工将半刚性电缆塑造成所需的形状是一项颇具风险的工作。为了防止对外管壁造成损伤，应使用专用工具和机器对电缆进行弯曲或塑形。此外，此类电缆一旦被塑造成特定形状后，要想再次改变其形状极为困难。这是因为，形状变更常导致外导体损坏，从而使外壁中生成细纹，最终影响电缆组件的电气性能。
JSR047为传统半钢性射频电缆的常用尺寸，其结构依次为镀银铜中心导体，实芯PTFE电介质，无缝紫铜管外导体，镀层一般选择为裸铜、镀三元、镀镍。工作频率高达DC-40GHz，屏蔽性好，可靠性高，衰减低，驻波小等特点，广泛应用于移动通信领域，军事雷达导航，电子对抗，武器系统，医疗等设备中传输高频信号。
不易弯折但易于定型：半刚性电缆的外导体通常采用无缝金属管，这使得其不易弯折，但一旦定型后便能保持稳定，非常适合于机内布线。
良好的屏蔽特性：无缝金属管的外导体为电缆提供了优异的屏蔽效果，有效防止了外部信号的干扰。结构稳定：高强度的外导体保证了内部结构尺寸的稳定性，使得半刚性同轴电缆易于制成高性能的电缆组件。高频信号传输：半刚性电缆组件支持高达65GHz以内的射频信号传输，部分高端产品或特殊设计的电缆甚至能支持更高频率的信号传输。

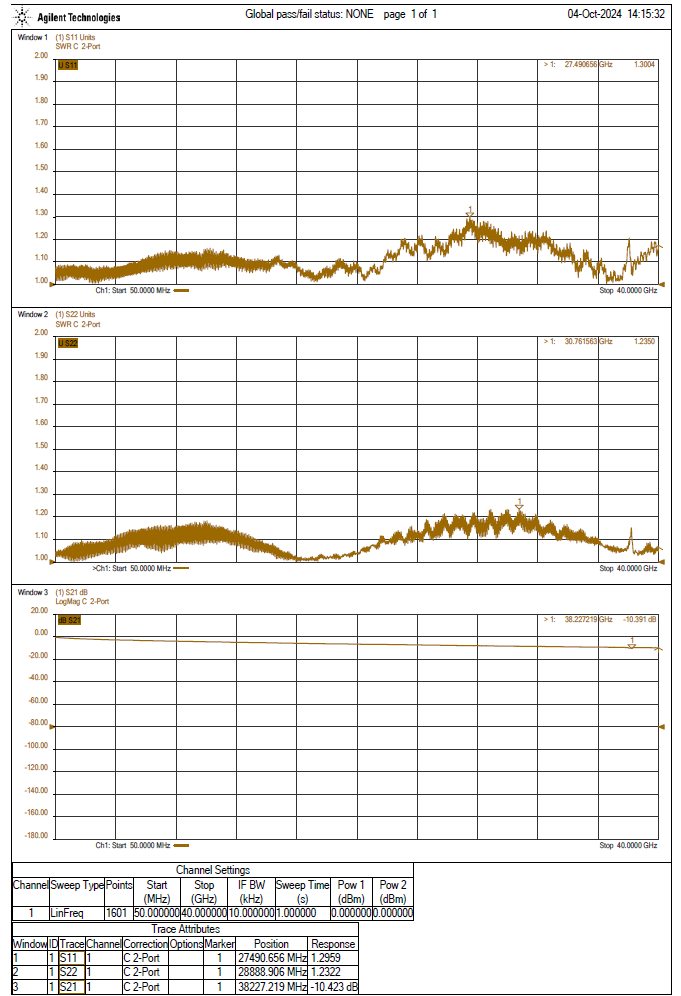

测试报告：
半刚性同轴电缆因其独特的结构和特性，被广泛应用于移动通信、军事雷达、电子对抗等需要传输高频信号的系统中。同时，由于其良好的电气性能和相位稳定性，也成为了工程师们在设计微波组件时的热门选择。
