一、产品定位

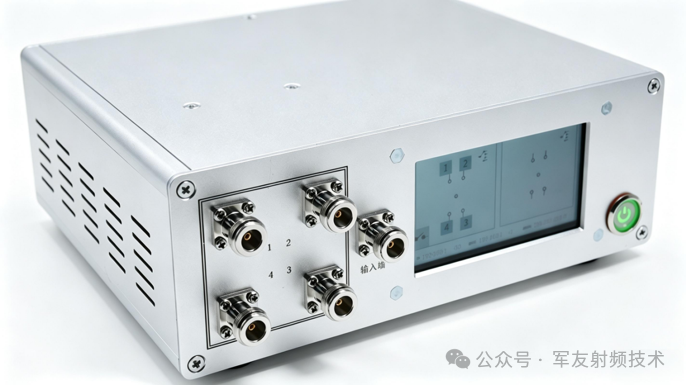

RFJS-1-4-0.5 射频开关矩阵，是专为自动化测试系统、信号路由切换、多通道测试环境等场景打造的一款高性价比射频开关矩阵。产品采用1路输入、4路输出的SP4T拓扑结构，覆盖DC~0.5GHz宽频段，以N型连接器确保坚固耐用与可靠连接，支持USB/网口远程控制。吸收式开关设计确保未使用端口自动匹配负载，高隔离度（≥60dB） 有效抑制通道间串扰。无论是实验室研发测试还是产线批量验证，该开关矩阵都能以稳定可靠的信号路由能力，大幅提升测试系统的灵活性与自动化水平。

二、核心特点

1路输入，4路输出，灵活切换：单路射频信号可灵活切换到4路输出中的任意一路，满足多设备测试、多通道信号路由等场景需求。
DC~0.5GHz宽频覆盖：覆盖从直流至0.5GHz的宽频段，适配低频射频测试、通信设备调试等多元化应用场景。
N型连接器，坚固耐用：采用标准N型母头（50Ω）接口，机械强度高、连接可靠，特别适合频繁插拔的测试环境。
吸收式开关设计：未使用的输出端口自动匹配50Ω负载，无需外接终端器，简化系统配置并保证信号完整性。
高隔离度，低串扰：通道间隔离度≥60dB@0.5GHz，有效抑制多通道并行时的信号串扰，确保测试数据准确可靠。

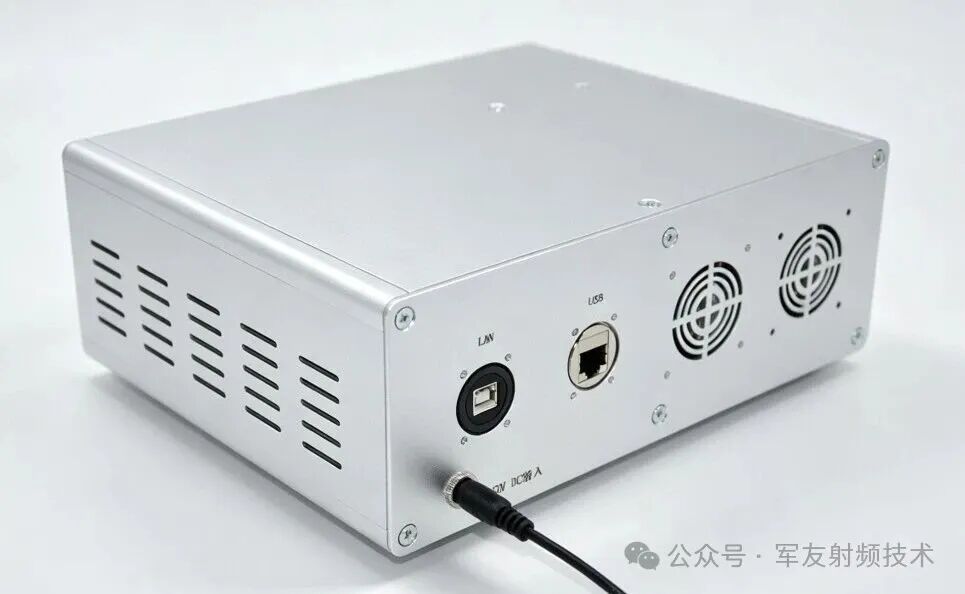

多种控制方式，灵活集成：支持触摸屏本地控制、USB串口控制及网口（TCP/IP）远程控制，可轻松集成到自动化测试系统中。
紧凑结构，便捷桌面使用：体积小巧，适合桌面摆放或机架集成，即插即用，快速搭建测试环境。

三、技术参数

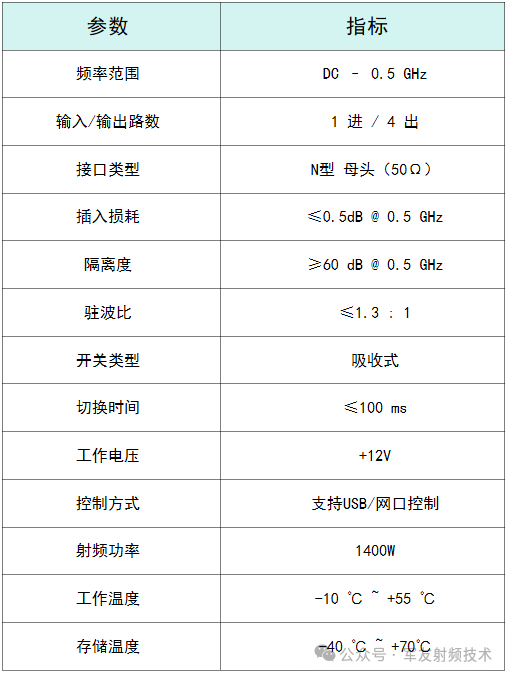

性能指标：

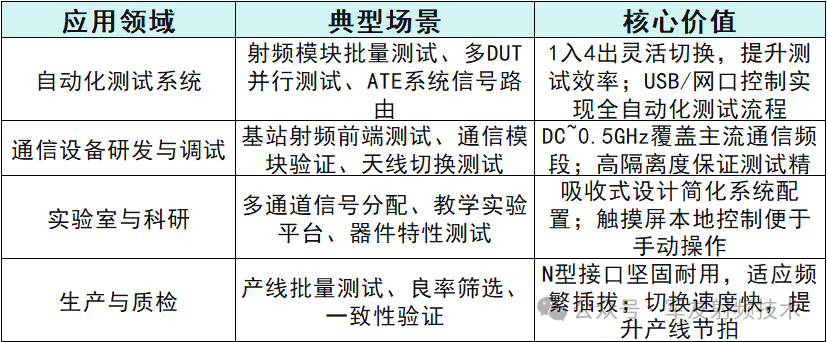

四、典型应用场景

五、选择理由

1入4出灵活切换，一机多用：单台设备即可实现1路信号到4路输出的灵活路由，减少重复投资，降低测试系统搭建成本。
宽频覆盖，适配多元场景：DC~0.5GHz频率范围，覆盖从直流到500MHz的广泛应用需求，适配通信、测试、科研等多领域。
高隔离度保障测试精度：≥60dB隔离度，有效抑制通道间串扰，确保多通道测试场景下的数据准确可靠。
吸收式设计，即插即用：未使用端口自动匹配负载，无需外接终端器，简化系统配置，提升使用便捷性。
多种控制方式，灵活集成：触摸屏本地控制适用于手动操作场景；USB/网口远程控制支持自动化测试系统集成，提升测试效率。
坚固耐用，适应频繁使用：N型连接器与紧凑结构设计，适合实验室及产线频繁插拔的测试环境，长期使用稳定可靠。

六、结语

在射频测试与信号路由场景中，开关矩阵的灵活性、可靠性与控制便捷性直接影响测试系统的整体效率。RFJS-1-4-0.5 射频开关矩阵，以1入4出灵活切换、DC~0.5GHz宽频覆盖、高隔离度、多种控制方式为核心优势，为自动化测试、通信研发、实验室验证及产线测试等场景提供高效、可靠的信号路由解决方案。让信号切换更灵活，让测试自动化更简单——助力您的测试系统高效运转。
