一、产品定位

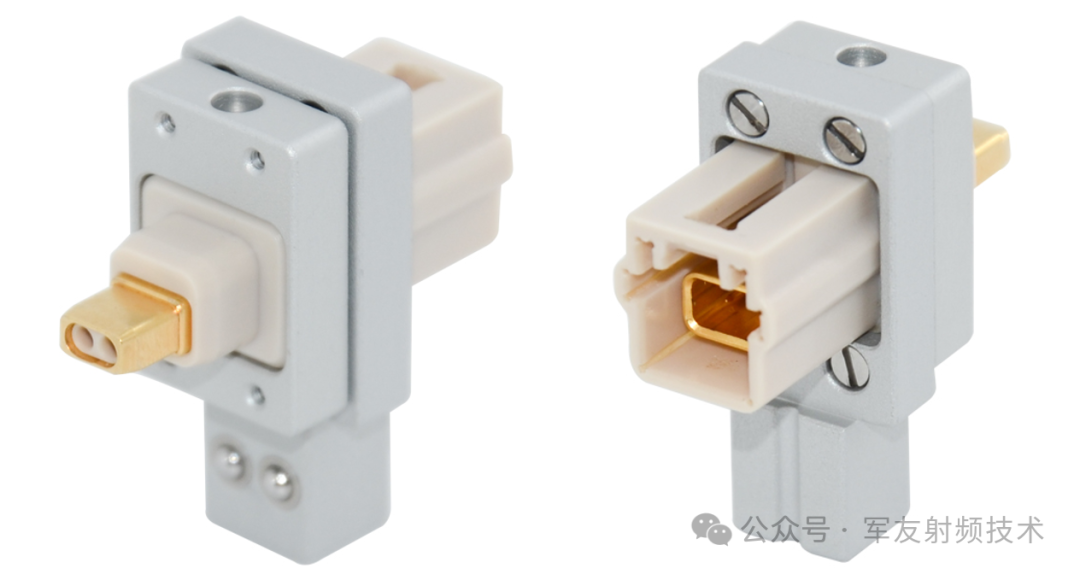

       单腔方口以太网测试模组，是一款专为高速以太网信号测试、网络设备研发验证、通信系统链路分析等场景设计的精密测试适配器。产品采用单腔方口结构，支持DC~1GHz频率范围内100Ω差分阻抗的以太网信号无损传输。该模组全面支持所有主流以太网协议，包括 100Mbps、1Gbps 及 Multi‑Gigabit，满足从百兆到多千兆位速率的全场景测试需求。主体采用黄铜镀金工艺，固定体与绝缘体选用PEEK高性能工程塑料，具备优异的耐温性与尺寸稳定性，工作温度范围覆盖 -55℃~+125℃。该模组为以太网物理层测试、信号完整性分析及系统级验证提供精准、可靠的互连转换通道。

二、核心特点

• DC~1GHz宽频覆盖：频率范围DC~1GHz，覆盖百兆/千兆以太网测试频段，满足以太网物理层信号完整性测试需求。

• 100Ω差分阻抗，完美匹配以太网标准：特性阻抗100Ω，严格符合以太网差分信号传输标准，确保测试结果真实反映链路性能。

• 支持所有以太网协议速率：全面兼容 100Mbps、1Gbps 及 Multi‑Gigabit 以太网标准，适应从传统网络到高速数据中心的多样化测试场景。

• 单腔方口结构，适配标准接口：采用方口设计，兼容主流以太网测试接口，即插即用，便于快速搭建测试环境。

• PEEK绝缘体，优异介电性能：固定体与绝缘体采用PEEK材料，介电常数稳定，在高频下保持低损耗传输，同时具备优异的耐温与机械性能。

• 黄铜镀金主体，高可靠性：适配器主体采用黄铜材质，镀金表面处理，导电性能优异、耐腐蚀，确保长期使用中接触可靠与信号稳定。

• 宽温工作，适应多样环境：工作温度范围-55℃~+125℃，适应从实验室恒温环境到工业现场极端温度条件。

• 10000次插拔寿命：精密加工与优质镀层工艺，插拔寿命长，适应频繁插拔的测试与调试场景。

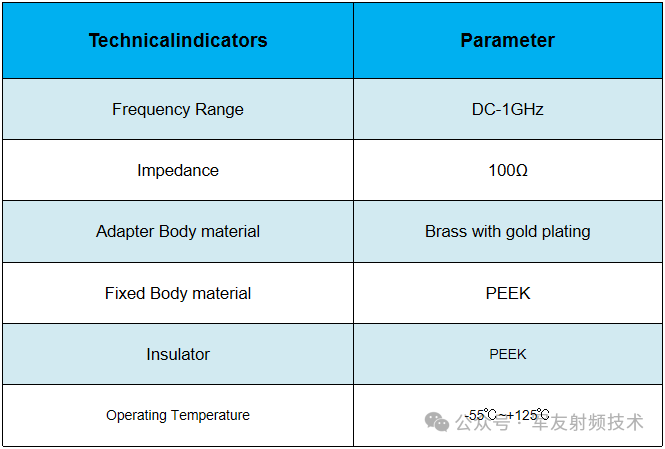

三、技术参数

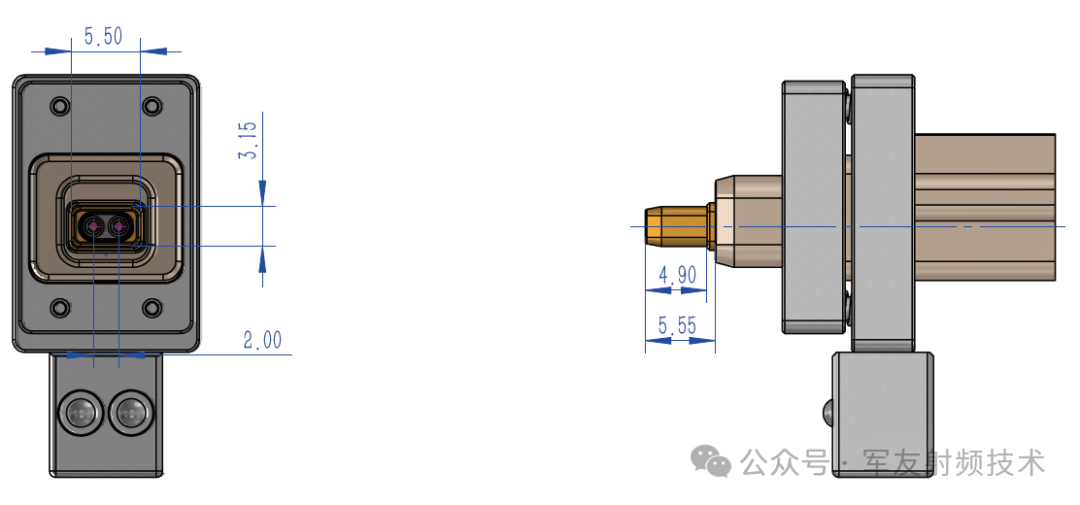

外形尺寸：

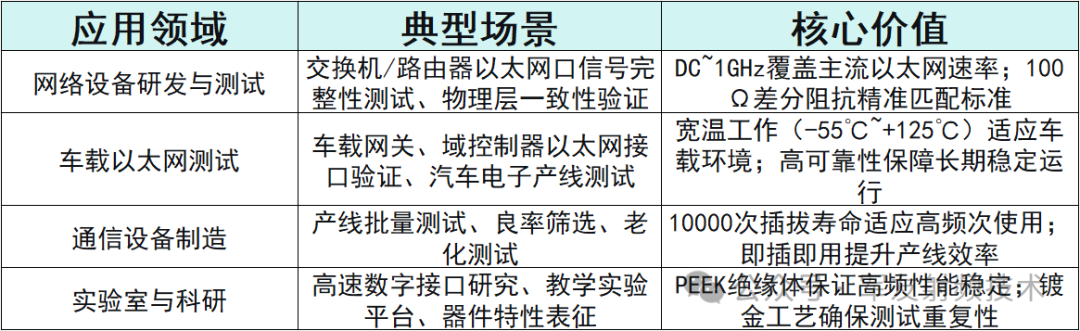

四、典型应用场景

五、结语

       在以太网测试与高速数字接口验证中，互连组件的性能与可靠性直接影响测试结果的准确性与效率。单腔方口以太网测试模组以DC~1GHz宽频覆盖、100Ω差分阻抗、PEEK绝缘体、黄铜镀金工艺为核心优势，为网络设备研发、车载以太网测试、产线批量验证等场景提供高可靠、高性能的测试互连方案。即插即用，精准匹配，让以太网测试更高效、更可靠。

感谢您对军友射频技术的关注及支持！
