一、产品定位

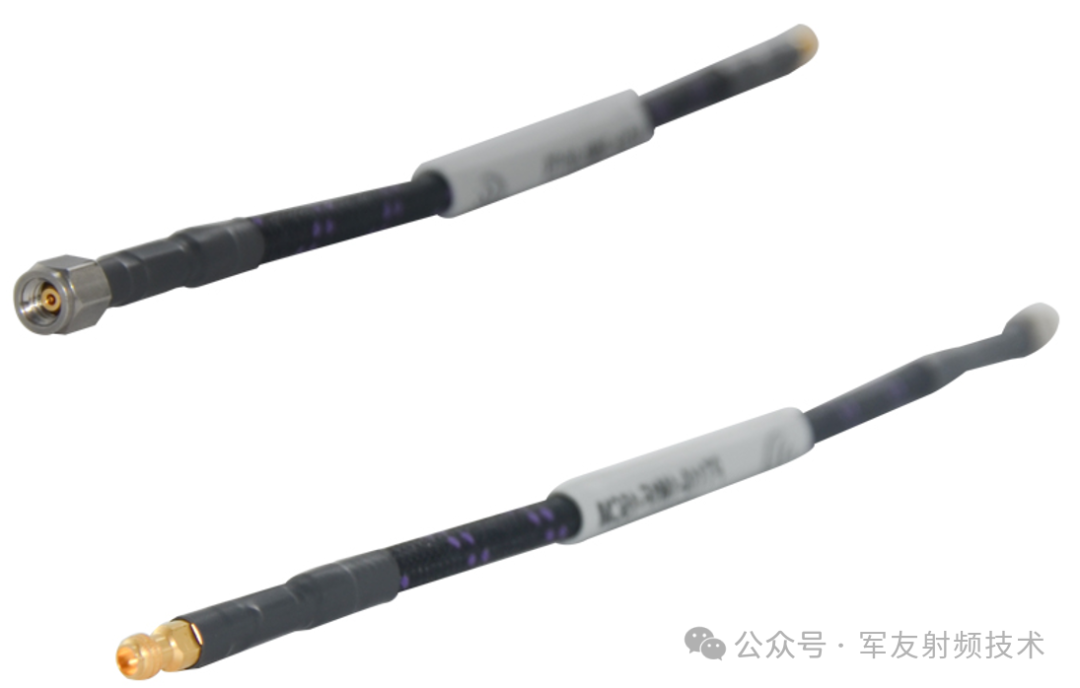

PT110 高精度铠装测试电缆组件，是 PhaseTest™ 系列中的旗舰产品，专为 110GHz 毫米波测试、研发型实验室/暗室、VNA 网络分析仪、高速测试等对精度与可靠性有极致要求的场景打造。组件采用 JN146 高性能电缆，并配备 1.0mm 精密连接器，频率覆盖 DC~110GHz。凭借高性能高稳定、耐弯折寿命长、线径小重量轻、性能稳定测试精度高等核心优势，该电缆组件已成为毫米波测试领域不可或缺的精密互连工具。

PhaseTest™ 系列作为高精密射频微波毫米波铠装测试电缆，是无线通信领域中常用的一种高精密系统测试耗材，主要用于与测试仪器配套连接，如矢量网络分析仪、计量仪器仪表测试等。其首要特点是高精度，能够满足射频微波毫米波频段内的精确测试需求，加之其铠装的结构设计增强了电缆的机械强度和抗干扰能力，使其适用于各种复杂环境。

二、核心特点

110GHz 超宽频覆盖：频率范围 DC~110GHz，单电缆组件覆盖从基带到毫米波全频段，满足前沿 5G 通信、太赫兹研究、卫星系统等高频测试需求。
高性能、高稳定：采用优质材料和先进工艺制造，具有低损耗特性；在传输过程中能够保持信号的幅度和相位稳定，确保测试结果的可靠性。电缆包括 10 个不同的功能层，以确保机械和电气性能。
耐弯折、寿命长：采用特殊材料和结构优化，具有优异的耐弯折性和长寿命，适合反复弯折场景；经过连续优化，可在反复弯曲过程中保证稳定可靠的信号传输。
线径小、重量轻：电缆外径仅 4.2mm，线径小、重量轻，便于集成和移动使用；紧凑的柔性铠装确保了良好的使用寿命，并能降低用户的整体成本。
良好张力释放设计、结构牢固：张力释放结构有效减少机械应力影响，多层屏蔽和加强护套提升耐用性；铠装结构有效屏蔽外部干扰信号，提高信号传输的抗干扰能力。
宽温工作，适应严苛环境：该电缆在 -55℃ 至 +200℃ 范围内性能稳定，适用于严苛环境。

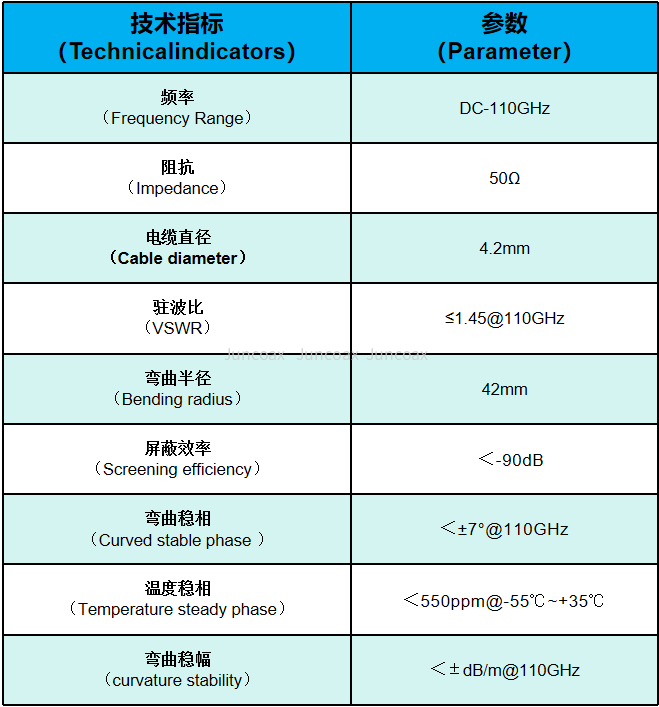

三、技术参数

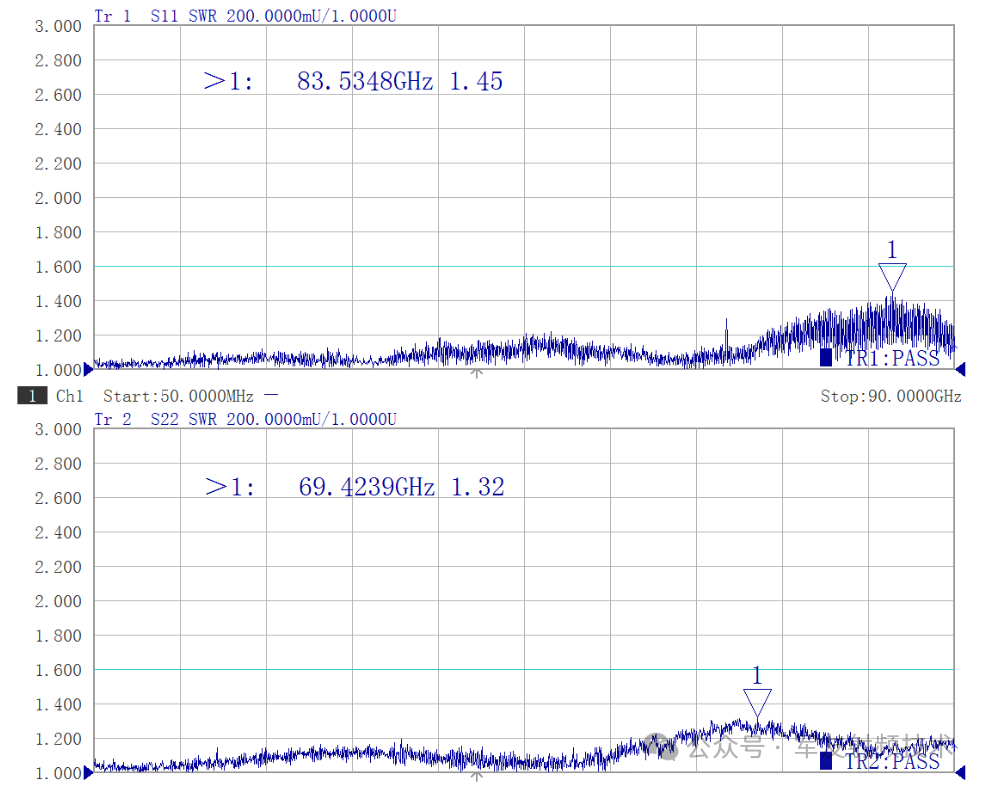

测试图：

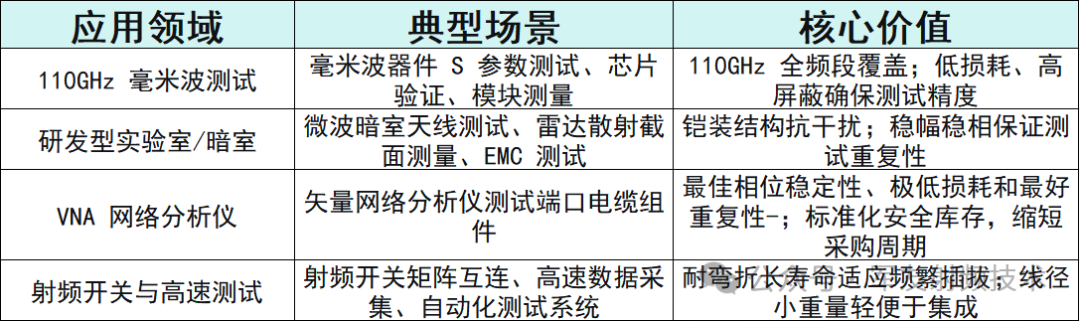

四、典型应用场景

五、选择理由

110GHz 全频段覆盖，一器通用：单电缆组件覆盖 DC~110GHz，满足从微波到毫米波的全频谱测试需求，无需因频段切换而更换电缆。
PhaseTest™ 高精密系列：属高精密射频微波毫米波铠装测试电缆系列，以 PT 简称；采用最好的材料，提供最佳相位稳定性、极低的损耗和最好的重复性。
铠装结构，坚固耐用：铠装的结构设计增强了电缆的机械强度和抗干扰能力；加装不锈钢铠装，可应用于精密测试测量。
耐弯折长寿命，降低长期成本：优异的耐弯折性和长寿命，适合反复弯折场景；标准化安全库存和快速发货，可有效缩短客户的采购周期。
宽温工作，环境适应性强：-55℃ 至 +200℃ 宽温工作范围，从实验室恒温环境到外场极端温度均可适用。
12 个月质保服务：PhaseTest™ 系列电缆提供自发货之日起 12 个月内的保修服务（不包括人为损坏），在此期间正常使用出现的任何问题，军友射频负责维修或更换。

六、结语

在毫米波测试领域，电缆组件的性能直接决定了测量结果的可信度与可重复性。PT110 高精度铠装测试电缆组件，以 110GHz 超宽频覆盖、高性能高稳定、耐弯折寿命长、铠装抗干扰为核心优势，为毫米波器件测试、研发实验室、VNA 网络分析仪及高速测试系统提供精准、可靠的互连保障。让每一次测量都精准可信——军友射频，助您攻克毫米波测试挑战。
