一、产品定位

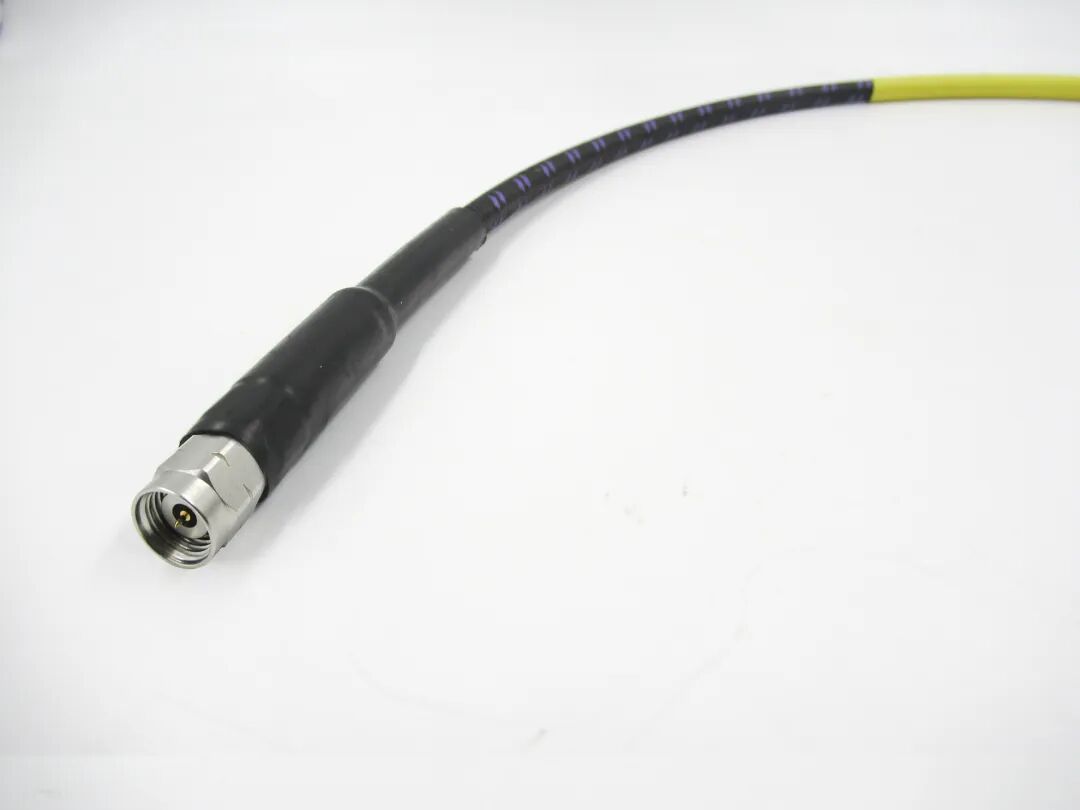

       PT50 低损耗稳相测试电缆组件，是专为精密仪器及测试测量、5G通信系统测试、航空航天与国防电子、高速数字与半导体测试等高端应用场景打造的高性能测试电缆。组件适配 PT50 低损耗稳相电缆，配备 2.4mm 公-母 精密连接器，频率覆盖 DC~50GHz。凭借低损耗、高稳相、多层防护等核心优势，该电缆组件为矢量网络分析仪、信号分析仪等测试仪器提供精准、可靠的信号传输保障。

二、核心特点

• 50GHz 宽频覆盖：频率范围 DC~50GHz，覆盖从微波到毫米波主流频段，适配5G通信、卫星系统、雷达等高频测试需求。

• 低损耗传输：采用镀锡铜中心导体与低密度PTFE介质，在全频段保持低插入损耗，有效减少信号衰减对测试精度的影响。

• 高稳相性能：精密结构设计与优质材料选型，确保电缆组件在弯折与温度变化下保持稳定的相位响应，保证测试数据的可重复性。

• 多层防护，坚固耐用：合金丝抗压层+镀锡铜丝加强编织层+PTFE编织丝外护套，多层结构有效抵御机械损伤与外部干扰，适用于暗室及工业测试环境。

• 高耐压与高绝缘：介质耐压≥1000V，绝缘电阻≥5000MΩ，确保高压测试场景下的安全性。

• 宽温工作：工作温度范围 -55℃~+165℃，适应从低温环境到高温测试的多样化应用场景。

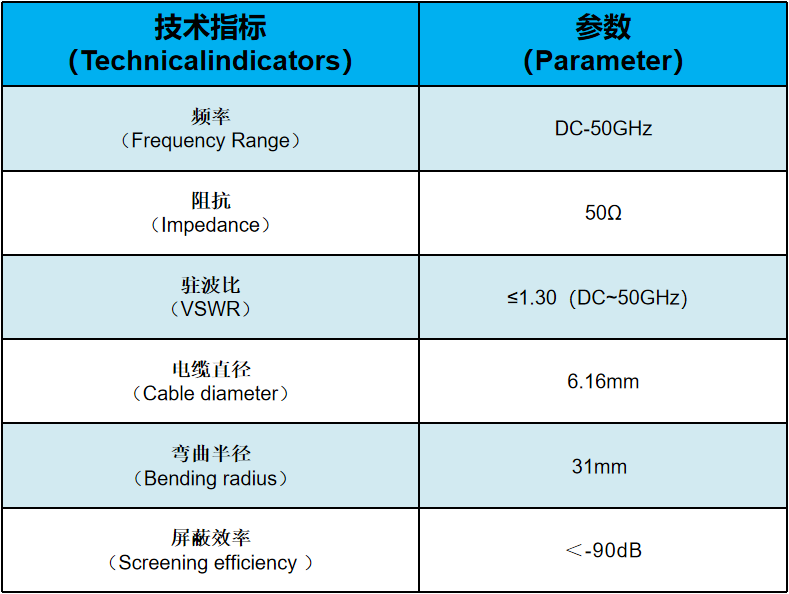

三、技术参数

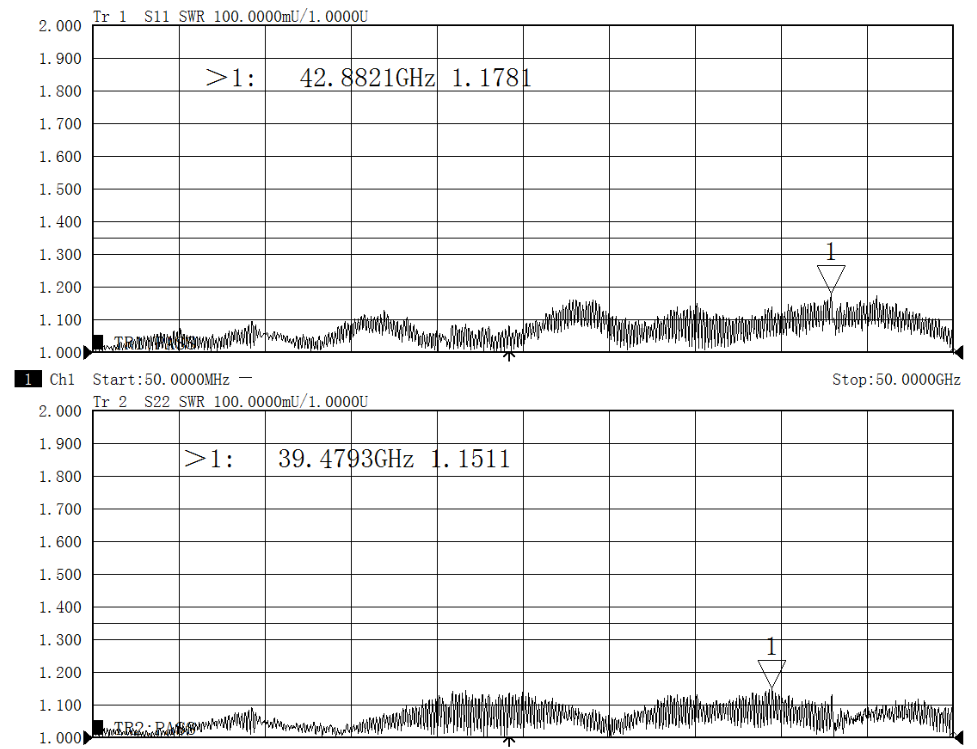

测试图：

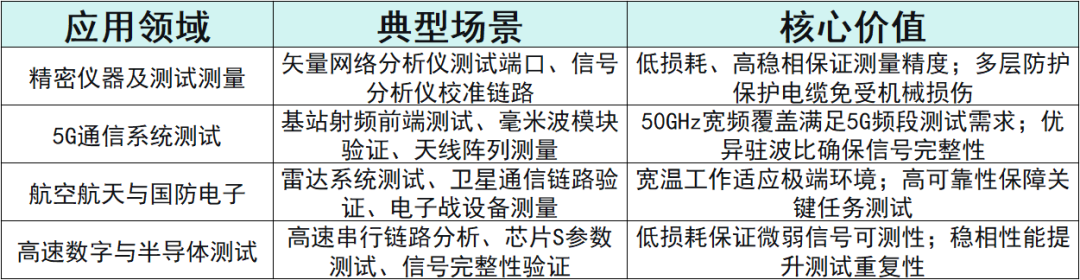

四、典型应用场景

五、选择理由

• 50GHz全频段覆盖：单电缆组件覆盖DC~50GHz，从微波到毫米波一器通用，无需因频段切换而更换电缆。

• 低损耗高稳相，测试数据可信：在全频段保持低插入损耗与优异相位稳定性，确保测试数据的准确性与可重复性。

• 多层防护结构，坚固耐用：合金丝抗压层+加强编织层+PTFE外护套，多层结构增强机械强度，适用于暗室、产线等复杂环境。

• 高耐压，安全可靠：≥1000V介质耐压与≥5000MΩ绝缘电阻，保障高压测试场景下的操作安全。

• 2.4mm精密接口：标准2.4mm公-母接口，兼容主流高频测试仪器，即插即用，快速搭建测试系统。

六、结语

       在高频测试领域，电缆组件的性能直接决定了测量结果的可信度与可重复性。PT50 低损耗稳相测试电缆组件，以 50GHz 宽频覆盖、低损耗高稳相、多层防护结构 为核心优势，为精密仪器测试、5G通信、航空航天及高速数字验证提供精准、可靠的互连保障。让每一次测量都精准可信——军友射频，助您攻克高频测试挑战。
