一、产品定位

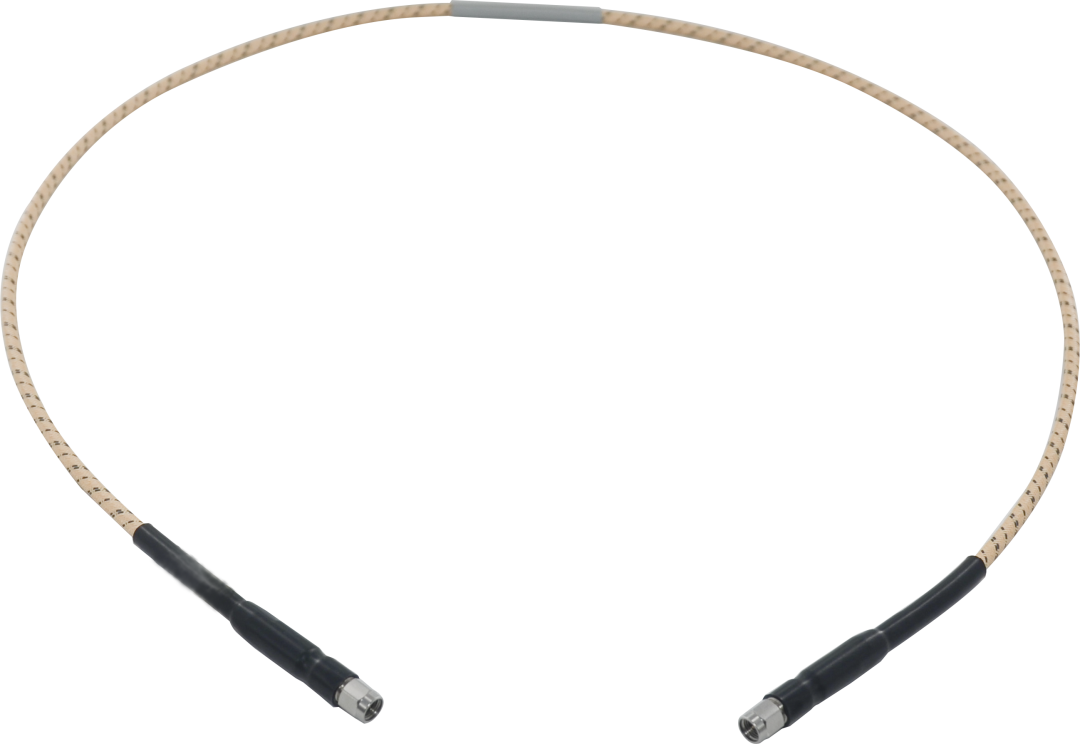

       PT40SS-Y 迷你超柔铠装测试电缆组件，是专为精密仪器及测试测量、5G通信系统测试、航空航天与国防电子、高速数字与半导体测试等对柔性与可靠性有双重高要求的场景打造的高性能测试电缆。组件适配 高性能电缆，采用迷你超柔铠装 防护结构。凭借超级柔软、高强度铠甲、耐高温200℃ 等核心优势，该电缆组件在保证优异电气性能的同时，兼具极佳的柔韧性与机械防护能力，特别适用于暗室、产线及狭小空间等复杂测试环境。

二、核心特点

• 超级柔软，布线灵活：采用超柔电缆结构与精密铠装工艺，电缆弯曲性能优异，特别适合狭小空间及复杂走线路径，大幅降低布线难度。

• 高强度铠装防护：不锈钢带弹簧铠装 + 镀银铜丝编织层 + PTFE防扭层 + PTFE编织丝外护套，多层结构有效抵御挤压、弯折与外部机械损伤，延长电缆使用寿命。

• 耐高温200℃：外护套为PTFE编织丝，耐磨且可耐高温200℃，适应高功率测试及高温环境应用。

• 低损耗传输：优化的导体与介质结构设计，在全频段保持低插入损耗，有效减少信号衰减对测试精度的影响。

• 高稳相性能：精密结构设计与优质材料选型，确保电缆组件在弯折与温度变化下保持稳定的相位响应，保证测试数据的可重复性。

• 优异驻波比：精密匹配的连接器与电缆接口，在全频段保持低反射，确保信号在传输路径上的高保真度。

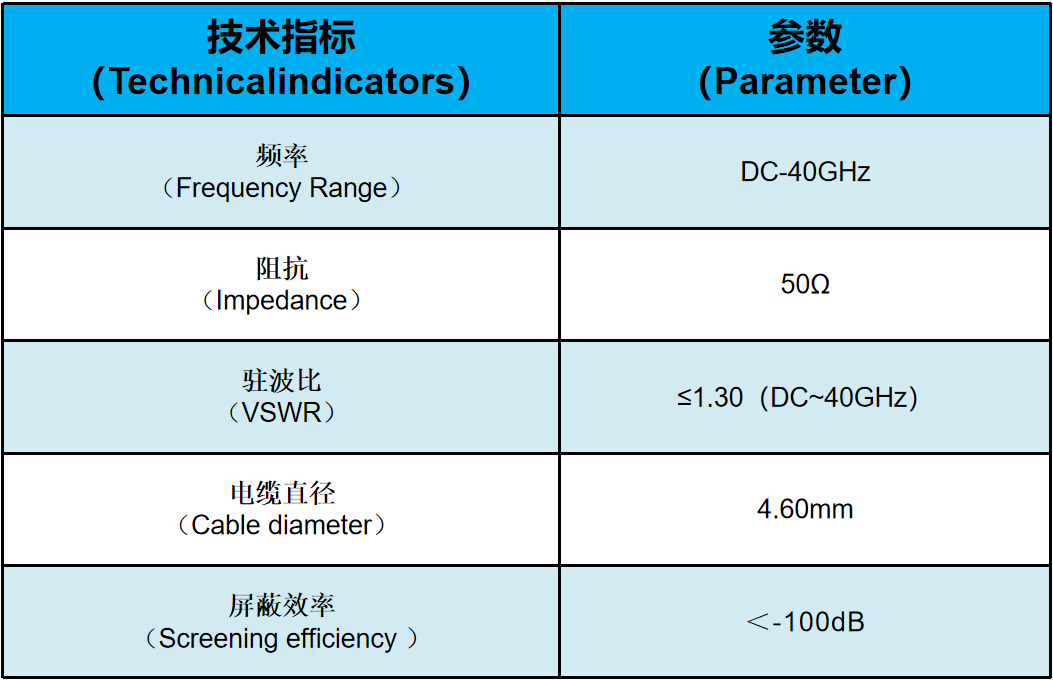

三、技术参数

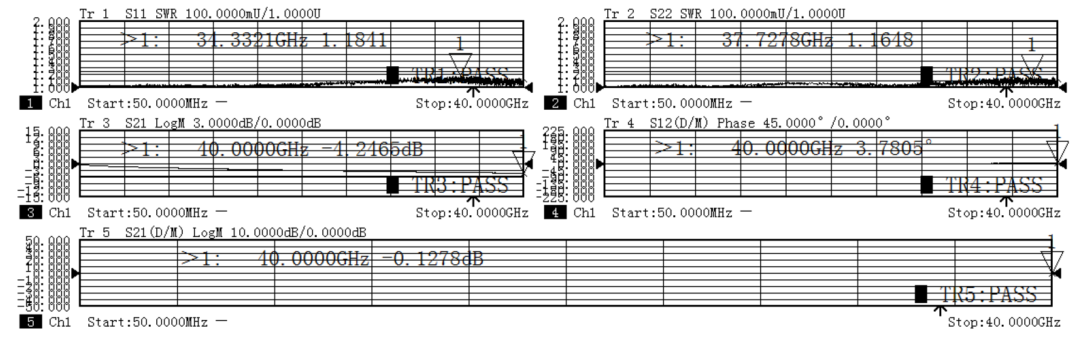

测试图：

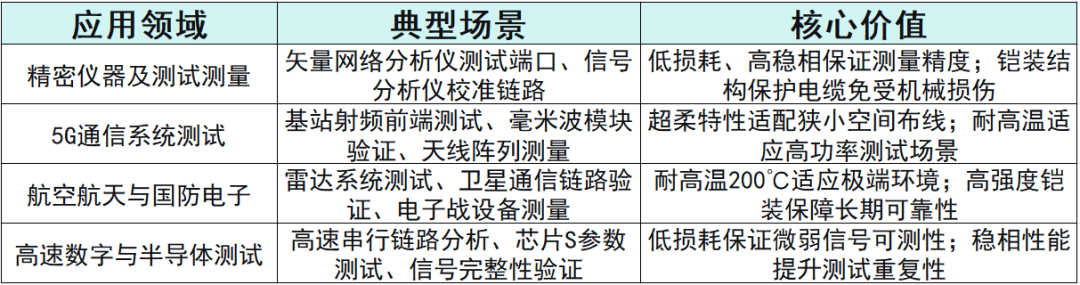

四、典型应用场景

五、选择理由

• 超级柔软，狭小空间布线无忧：优异的弯曲性能，特别适合暗室、机柜及高密度测试环境中的复杂走线需求。

• 高强度铠装，经久耐用：不锈钢带弹簧铠装 + 多层防护结构，有效抵御挤压、弯折与机械损伤，大幅延长电缆使用寿命。

• 耐高温200℃：PTFE编织丝外护套，耐磨且耐高温，适应高功率测试及高温环境应用。

• 低损耗高稳相，测试数据可信：在全频段保持低插入损耗与优异相位稳定性，确保测试数据的准确性与可重复性。

• 精密连接器，可靠互连：KM-T3-S精密连接器，接触可靠、插拔寿命长，适应频繁测试场景。

六、结语

      在高频测试领域，电缆的柔性与可靠性往往难以兼得——柔性电缆易损伤，铠装电缆刚性强。PT40SS-Y 迷你超柔铠装测试电缆组件，以 超级柔软、高强度铠甲、耐高温200℃ 为核心优势，打破了这一矛盾，为精密仪器测试、5G通信、航空航天及高速数字验证提供兼具柔性与防护的精准互连保障。让布线更灵活，让测试更可靠——军友射频，助您攻克高频测试挑战。
