射频(RF)探针在射频产品生命周期中几乎每一个阶段都起着重要作用:从技术开发,模型参数提取,设计验证及调试一直到小规模生产测试和最终的生产测试。通过使用射频探针,人们便有可能在晶片层次上测量射频组件的真正特性。这可以将研究和开发时间缩短并且大大降低开发新产品的成本。
在仅仅三十年的时间里,射频探针技术便取得了惊人的进步,从低频测量到适用多种应用场合的商用方案:如在110GHz高频和高温环境进行阻抗匹配,多端口,差分和混合信号的测量装置,连续波模式中直到60W的高功率测量,以及直到750GHz的太赫兹应用,都能见到射频探针的身影。人们最早采用射频探针技术与今天的工具是很不相同的,早期探针使用了由一个很短的线极尖(wire TIp)而逐渐收敛的50-Ω微带线,通过探针基片上一个小孔而与被测器件(DUT)的压点(pad)相接触。此时,其技术难度在于如何突破4GHz时实现可重复测量。虽然有可能通过校准过程来剔除一个接触线极尖相对较大的串联电感的影响,但当圆晶片的夹具被移动时,线极尖的辐射阻抗会有较大的变化。高频测量使用的极尖设计与用于直流和低频测量的极尖不同,而且必须使50-Ω环境尽可能地接近于DUT压点。
性的接触可以进行探针的准确校准并将测量参考平面移向其极尖处。 来自探针线和到同轴连接器的过渡所产生的探针的损耗及反射是通过由射频电缆和连接器的误差相类似的方式而抵消的。
军友射频探针:
军友型号 | 替代型号 | 适配RFR座 |
MP258-SF33 | MM126310 |
ECT:818000291 Murata:MM8030-2610 MM8030-2600 |
MP220-SF32 | MS-180-HRMJ-1 |
HRS:MS-180 ECT:818000586 |
MP380-SF34 | MM126036 |
ECT:818000001 Murata:MM8430-2610 MM8130-2600 |
MP380-SF36 | MM126048 |
ECT:818000001 Murata:MM8430-2610 MM8130-2600 |
MP250-SF33 | MM126314 |
ECT:818000001 Murata:MM8430-2610 MM8130-2600 |
MP220-SP24 | MM201622 |
Murata:KSC系列 MM6831-2700 |
MP300-SP24 | MS-180-HRMJ-1 |
Murata:KSC系列 MM6831-2700、IPEX4、5代 |
MP330-SF34 | HRMJ-U.FLP-ST1 |
ECT:818000001 Murata:MM8430-2610 MM8130-2600 |
MP200-SF33 | MM121603 |
ECT:818000157 818000500 Murata:MM6831-2700 MM4829-2702 |
MP250-SP24 | MS-180-HRMJ-1 |
ETC:818000291 Murata:MM8030-2600 MM8030-2610 |
MP260-SF34 | TA-RF03-34137C24 |
ECT:818000157 818000500 Murata:MM4829-2702 |
MP190-SM11 | IPAX1代 | 无 |
MP140-SF09 | IPAX3代 | 无 |
MP150-SF11 | IPAX4代 | 无 |
MP140-SM11 | IPAX5代 | 无 |
MP270-SF34 | 锯齿φ2.7 | 无 |
MP350-SF34 | 锯齿φ3.5 | 无 |
军友射频线缆:
微波探针:

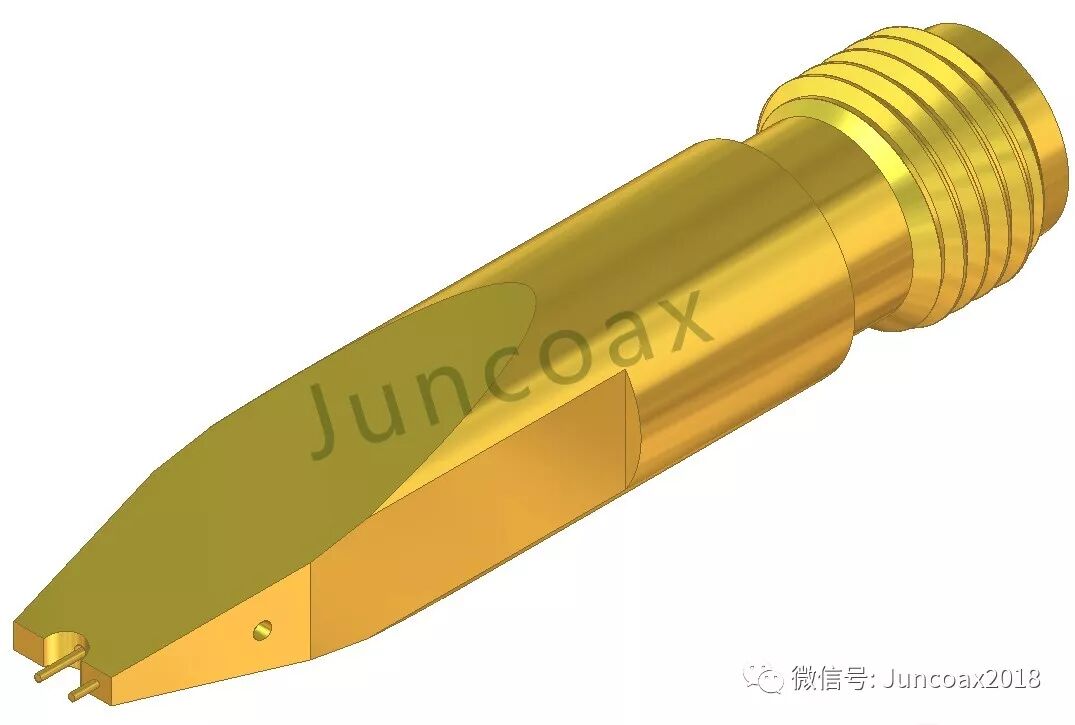

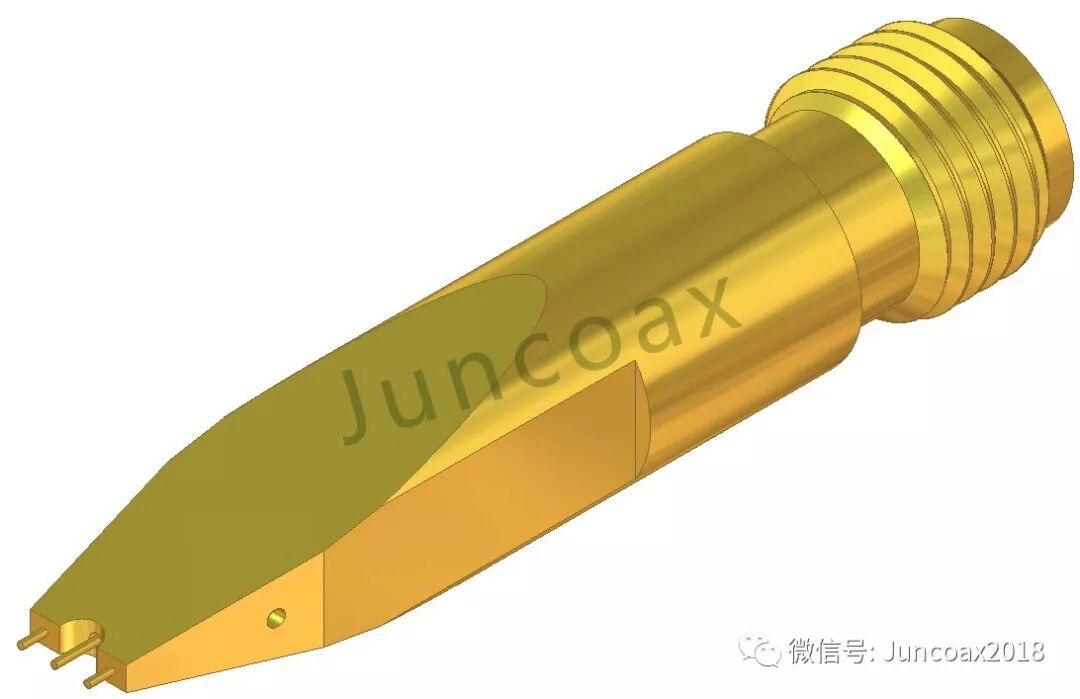

产品特性:
1.DC-40GHz带宽
2.超低插入及回波损耗
3.GSG、GS配置(0.8/1.5/2.5mm间距范围)
产品优势:
1.容易探测测试没有任何焊接过的电路板信号
2.兼容Pogo大头针
3.探针的使用寿命更加长久
产品性能参数 | ||
电气性能 | 频率范围 | DC-20/40GHz |
插入损耗 | <0.5dB | |
回波损耗 | <10dB | |
机械性能 | 连接器形式 | 3.5/2.92mm连接器 |
探针间距 | 0.8/1.5/2.5mm | |
针结构 | Pogo结构 |
