A146----超低损耗&稳幅稳相柔性同轴电缆

电缆特点：

*工作频率高至110GHz

*超低损耗

*温度/机械稳相

*重量轻、耐高温、大功率

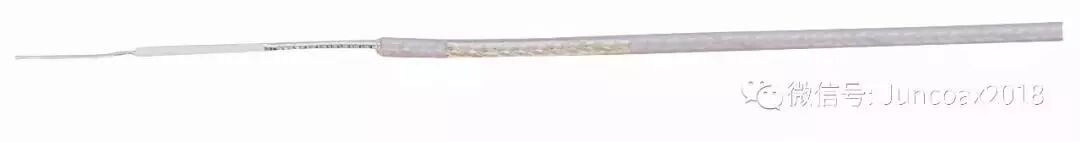

军友JA146超低损耗稳幅稳相柔性同轴电缆

电缆的衰减是表示电缆有效的传送射频信号，大部分的损耗转换为热能。导体的尺寸越大，损耗越小；而频率越高，则介质损耗越大。因为导体损耗随频率的增加呈平方根的关系，而介质损耗随频率的增加呈线性关系，所以在总损耗中，介质损耗的比例更大。另外，温度的增加会使导体电阻和介质功率因素的增加，因此也会导致损耗的增加。对于测试电缆组件，其总的插入损耗是接头损耗、电缆损耗和失配损耗的总和。在测试电缆组件的使用中，不正确的操作也会产生额外的损耗。的能力，它由介质损耗、导体(铜)损耗和辐射损耗三部分组成。

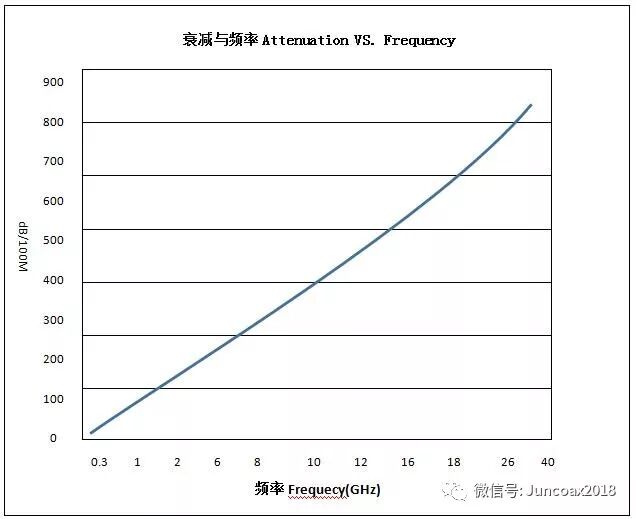

JA146衰减与频率变化曲线图 Attenuation VS. Frequency

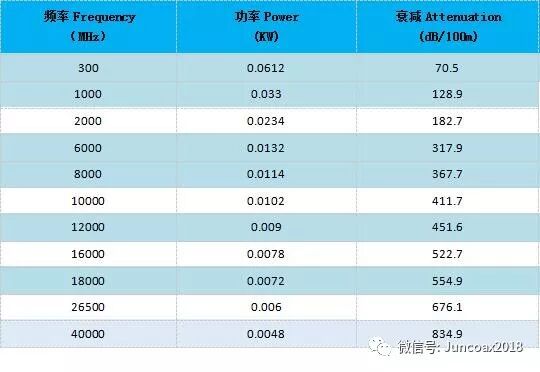

电缆衰减/Cable Attenuation 典型值@+25°
