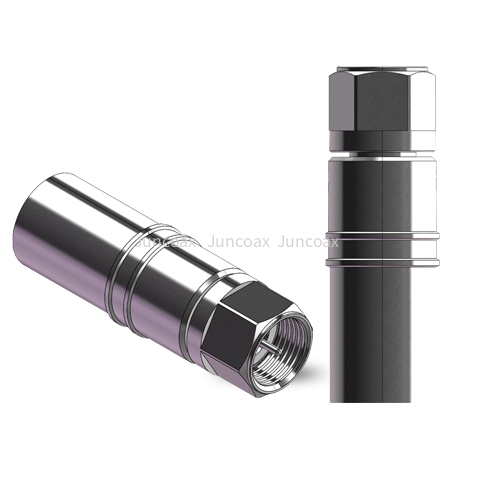

FM-ES-C-JMR400-75-1
    发布时间: 2025-08-27 10:25

型号：FM-ES-C-JMR400-75-1

料号：C018671


下载规格书



    规格书    3D模型
料号:C018671型号:FM-ES-C-JMR400-75-1
        连接器系列/
        外观形式直头Straight
        极性公头Male
        终端类型电缆连接器Cable Conenctor
        终端方式微波Cable_直焊/盲插Direct Solder
        适配电缆JMR400
        耐久性（次）1000
        中心针插入力（N）：≤5
保持力（N）：≥0.5
        温度范围-40℃~+125℃
        特性阻抗50Ω
        工作频率0-1GHz
         驻波比≤1.30@（0-1GHz）
         插入损耗≤-0.05xSqrt(f)
         接触电阻(mΩ）内部接触：≤10
外部接触：≤5
         热冲击MIL-STD 202G, Meth.107, Cond.B
         振动MIL-STD 202G, Meth.204, Cond.B
         冲击MIL-STD 202G, Meth.213, Cond.I
         气候等级IEC 60068 40/125/56
         RoHSCompliant
         外导体黄铜镀三元合金
         内导体铍铜镀金
         介质PTFE
