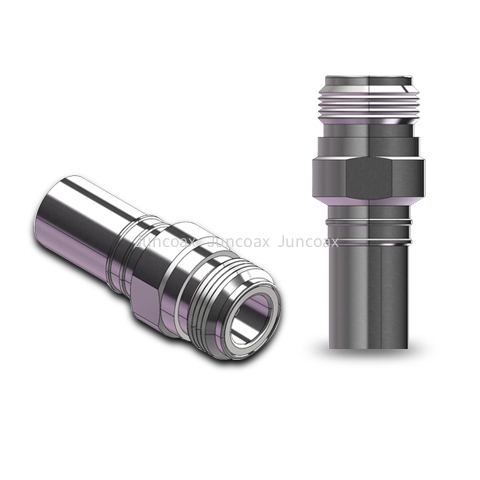

TNCM（W）-TS-C-JMR400-1
    发布时间: 2025-08-27 10:34

型号：TNCM（W）-TS-C-JMR400-1

料号：C018631


下载规格书



    规格书    3D模型
料号:C018681型号:NF-ES-C-JMR400-01
          连接器系列/
          外观形式直头Straight
          极性公头Male
          终端类型电缆连接器Cable Conenctor
          终端方式微波Cable_直焊/盲插Direct Solder
          适配电缆JMR400
          耐久性（次）1000
          中心针插入力（N）：≤5
保持力（N）：≥0.5
          温度范围-40℃~+125℃
          特性阻抗50Ω
          工作频率0-8GHz
           驻波比≤1.30@（0-8GHz）
           插入损耗≤-0.05xSqrt(f)
        接触电阻(mΩ）内部接触：≤10
外部接触：≤5
           热冲击MIL-STD 202G, Meth.107, Cond.B
           振动MIL-STD 202G, Meth.204, Cond.B
           冲击MIL-STD 202G, Meth.213, Cond.I
           气候等级IEC 60068 40/125/56
           RoHSCompliant
           外导体黄铜镀三元合金
           内导体铍铜镀金
           介质PTFE
