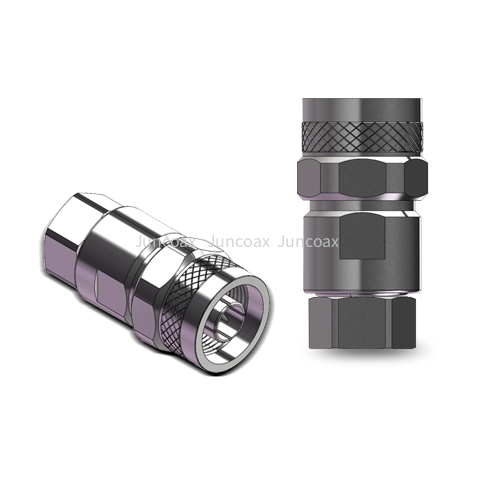

NM-ES-C-JMR400-1(N型公头配接JMR400电缆)
    发布时间: 2025-08-27 10:41

型号:NM-ES-C-JMR400-1

料号:C018691


下载规格书




    规格书    3D模型
料号:C018691型号:NM-ES-C-JMR400-1
         连接器系列N
         外观形式直头Straight
         极性公头Male
         终端类型电缆连接器Cable Conenctor
         终端方式微波Cable_直焊/盲插Direct Solder
         适配电缆JMR400
         耐久性(次)1000
         中心针插入力(N):≤5
保持力(N):≥0.5
         温度范围-40℃~+125℃
         特性阻抗50Ω
         工作频率0-8GHz
         驻波比≤1.30@(0-8GHz)
         插入损耗≤-0.05xSqrt(f)
         接触电阻(mΩ)内部接触:≤10
外部接触:≤5
         热冲击MIL-STD 202G, Meth.107, Cond.B
         振动MIL-STD 202G, Meth.204, Cond.B
         冲击MIL-STD 202G, Meth.213, Cond.I
         气候等级IEC 60068 40/125/56
         RoHSCompliant
         外导体黄铜镀三元合金
         内导体铍铜镀金
         介质PTFE
