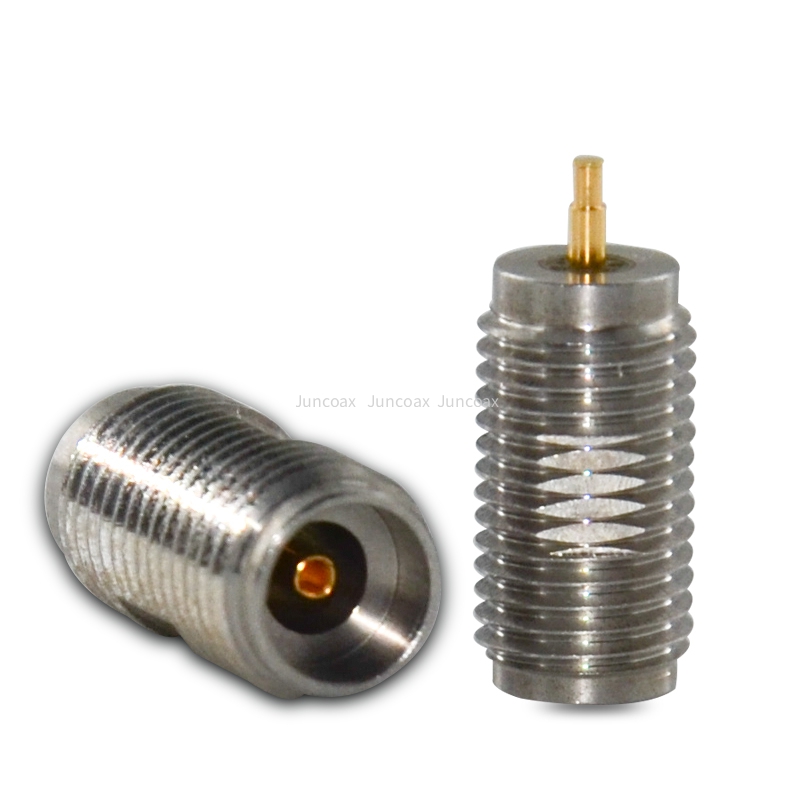

292F-TS-SBH-SW
    发布时间: 2025-12-02 16:26

型号：292F-TS-SBH-SW

料号：C019061


下载规格书



    规格书    3D模型
料号:C019061型号:292F-TS-SBH-SW
          连接器系列2.92
          外观形式直头Straight
          极性母头Female
          终端类型电缆连接器Cable Conenctor
          终端方式微波Cable_直焊/盲插Direct Solder
          耐久性（次）1000
          中心针插入力（N）：≤5
保持力（N）：≥0.5
         温度范围-40℃~+125℃
         特性阻抗50Ω
         工作频率0-40GHz
         驻波比≤1.08@（0-18GHz）
≤1.25@（18-40GHz）
         插入损耗≤-0.05xSqrt(f)
       接触电阻(mΩ）内部接触：≤10
外部接触：≤5
         热冲击MIL-STD 202G, Meth.107, Cond.B
        振动MIL-STD 202G, Meth.204, Cond.B
        冲击MIL-STD 202G, Meth.213, Cond.I
       气候等级IEC 60068 40/125/56
       RoHSCompliant
       外导体黄铜镀三元合金
       内导体铍铜镀金
       介质PTFE
