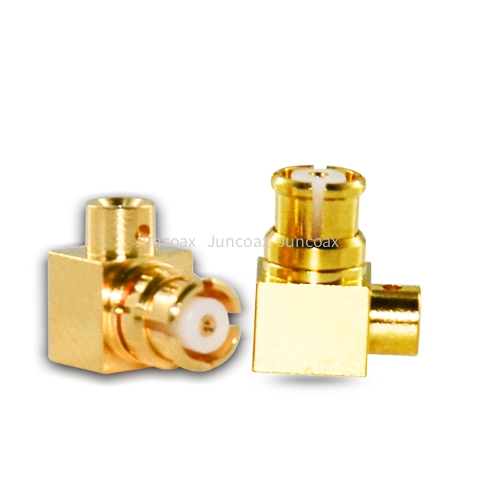

SPF（W）-TS-B-047-1
    发布时间: 2025-12-03 16:48

型号：SPF（W）-TS-B-047-1

料号：C018461


下载规格书



    规格书    3D模型
料号:C018461型号:SPF（W）-TS-B-047-1
         连接器系列SPF
         外观形式直头Straight
         极性母头Female
         终端类型电缆连接器Cable Conenctor
         终端方式微波Cable_直焊/盲插Direct Solder
         适配电缆JSF（R）047
         耐久性（次）1000
         中心针插入力（N）：≤7
保持力（N）：≥0.25
         温度范围-40℃~+125℃
         特性阻抗50Ω
         工作频率0-26.5GHz
          驻波比≤1.25@（0-6GHz）
≤1.30@（6-18GHz）
≤1.45@（18-26.5GHz）
          插入损耗≤-0.07xSqrt(f)
        接触电阻(mΩ）内部接触：≤6
外部接触：≤3
          热冲击MIL-STD 202G, Meth.107, Cond.B
          振动MIL-STD 202G, Meth.204, Cond.B
          冲击MIL-STD 202G, Meth.213, Cond.I
          气候等级IEC 60068 40/125/56
           RoHSCompliant
    外导体保持力（N）全擒纵：≥22
半擒纵：≥9
光孔：≥2.2
          主体铍青铜，镍底镀金
          内导体铍青铜，镍底镀金
          介质PTFE
