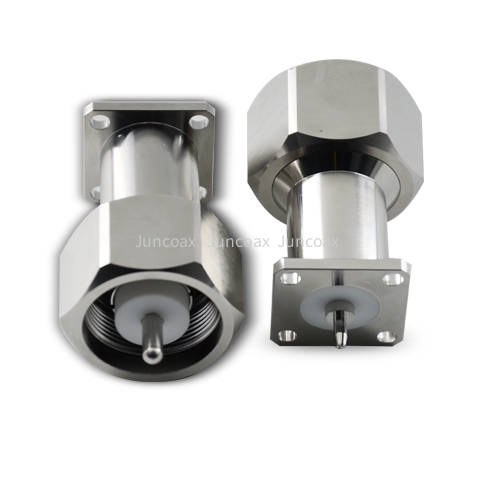

JQC射频电源高功率转接器ZJ-LCM-QCM
    发布时间: 2026-03-30 13:05

型号：ZJ-LCM-QCM

料号：ZJ10951


下载规格书



    规格书    3D模型
料号:ZJ10951型号:ZJ-LCM-QCM
             外观形式弯头Right Angle
             极性公头Male/母头Female
             终端类型转接器Adapter
             终端方式微波Cable_直焊/盲插Direct Solder
             耐久性（次）500
             内导体接触件
             温度范围-40℃+165℃
             特性阻抗50Ω
             工作频率DC-2.5GHz
             驻波比≤1.20
             插入损耗-0.1
            工作电压≥5000V
            介质耐压≥2700V
            绝缘电阻≥50000MΩ
            主体锡黄铜
            密封环锡黄铜
            中心接触件铍铜镀金
            介质体PTFE
            热冲击MIL-STD 202G, Meth.107, Cond.B
            振动MIL-STD 202G, Meth.204, Cond.B
            冲击MIL-STD 202G, Meth.213, Cond.I
            气候等级IEC 60068 40/125/56
            RoHSCompliant



JQC射频电源高功率转接器ZJ-LCM-QCM

型号：ZJ-LCM-QCM

料号：ZJ10951

描述：50Ω LC Male to QC Male，转接器

下载规格书

    规格书    3D模型
料号:ZJ10951型号:ZJ-LCM-QCM
             外观形式弯头Right Angle
             极性公头Male/母头Female
             终端类型转接器Adapter
             终端方式微波Cable_直焊/盲插Direct Solder
             耐久性（次）500
             内导体接触件
             温度范围-40℃+165℃
             特性阻抗50Ω
             工作频率DC-2.5GHz
             驻波比≤1.20
             插入损耗-0.1
            工作电压≥5000V
            介质耐压≥2700V
            绝缘电阻≥50000MΩ
            主体锡黄铜
            密封环锡黄铜
            中心接触件铍铜镀金
            介质体PTFE
            热冲击MIL-STD 202G, Meth.107, Cond.B
            振动MIL-STD 202G, Meth.204, Cond.B
            冲击MIL-STD 202G, Meth.213, Cond.I
            气候等级IEC 60068 40/125/56
            RoHSCompliant
