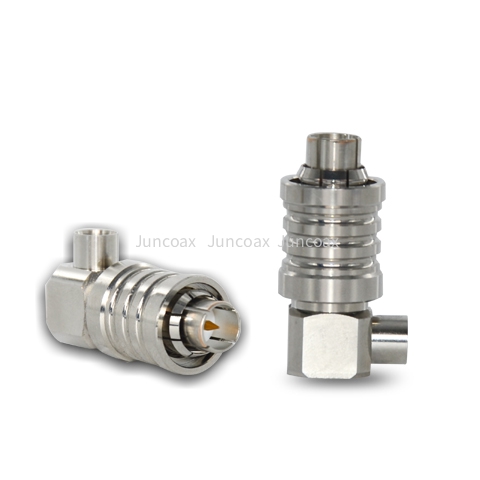

量子互连SN-Male弯头无磁电缆连接器
    发布时间: 2026-03-30 13:19

型号：SNM(W)-TS-JC650-NM

料号：C017711


下载规格书



    规格书    3D模型
料号:C017711型号:SNM(W)-TS-JC650-NM
           连接器系列N
            外观形式直头Straight
            极性公头Male
            终端类型电缆连接器Cable Conenctor
            终端方式微波Cable_直焊/盲插Direct Solder
            适配电缆JC650
             耐久性（次）1000
             中心针插入力（N）：≤5
保持力（N）：≥0.5
             温度范围-40℃~+125℃
             特性阻抗50Ω
             工作频率0-6GHz
              驻波比≤1.25（0-6GHz）
              插入损耗≤-0.05xSqrt(f)
         接触电阻(mΩ）内部接触：≤10
外部接触：≤5
              主体无磁铜合金/三元合金
              外壳无磁铜合金/三元合金
              中心针无磁铜合金/铜底镀金
              C环无磁铜合金/三元合金
              热冲击MIL-STD 202G, Meth.107, Cond.B
              振动MIL-STD 202G, Meth.204, Cond.B
              冲击MIL-STD 202G, Meth.213, Cond.I
              气候等级IEC 60068 40/125/56
               RoHSCompliant



量子互连SN-Male弯头无磁电缆连接器

型号：SNM(W)-TS-JC650-NM

料号：C017711

描述：50Ω 特殊 N 型公头直角无磁电缆连接器，适用于 JC650

下载规格书

    规格书    3D模型
料号:C017711型号:SNM(W)-TS-JC650-NM
               连接器系列N
               外观形式直头Straight
               极性公头Male
               终端类型电缆连接器Cable Conenctor
               终端方式微波Cable_直焊/盲插Direct Solder
               适配电缆JC650
               耐久性（次）1000
               中心针插入力（N）：≤5
保持力（N）：≥0.5
               温度范围-40℃~+125℃
               特性阻抗50Ω
               工作频率0-6GHz
                驻波比≤1.25（0-6GHz）
                插入损耗≤-0.05xSqrt(f)
                接触电阻(mΩ）内部接触：≤10
外部接触：≤5
                主体无磁铜合金/三元合金
                外壳无磁铜合金/三元合金
                中心针无磁铜合金/铜底镀金
                C环无磁铜合金/三元合金
                热冲击MIL-STD 202G, Meth.107, Cond.B
                振动MIL-STD 202G, Meth.204, Cond.B
                冲击MIL-STD 202G, Meth.213, Cond.I
                气候等级IEC 60068 40/125/56
                RoHSCompliant
