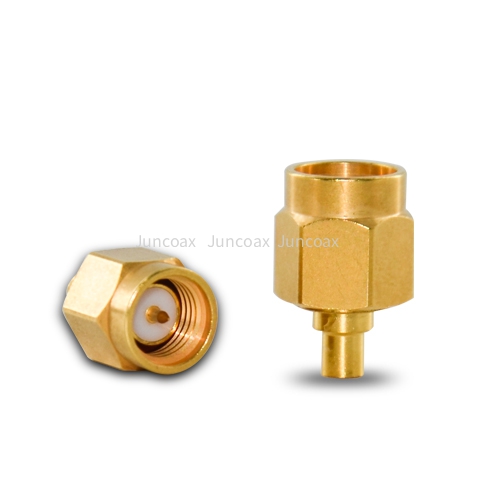

量子互连SMA-Male无磁电缆连接器
    发布时间: 2026-03-30 13:46

型号：SMAM-ES-C-JSR034-NM

料号：C017911


下载规格书



    规格书    3D模型
料号:C017911型号:SMAM-ES-C-JSR034-NM
          连接器系列SMA
          外观形式直头Straight
          极性公头Male
          终端类型电缆连接器Cable Conenctor
          适配电缆JSR034
          终端方式微波Cable_直焊/盲插Direct Solder
          使用温度-40℃~+125℃
          特性阻抗50Ω
          工作频率0-18GHz
          驻波比≤1.15（0-12.4GHz）
≤1.30（12.4-18GHz）
          插入损耗≤-0.05xSqrt（f）
       接触电阻（mΩ）≤10
≤5
         使用寿命（次）5000
         主体磷青铜/铜底镀金
         内导体铍青铜/铜底镀金
         螺套磷青铜/铜底镀金
         卡环铍青铜
         绝缘体PTFE
         热冲击MIL-STD 202G, Meth.107, Cond.B
         振动MIL-STD 202G, Meth.204, Cond.B
         冲击MIL-STD 202G, Meth.213, Cond.I
         气候等级IEC 60068 40/125/56
         RoHSCompliant



量子互连SMA-Male无磁电缆连接器

型号：SMAM-ES-C-JSR034-NM

料号：C017911

描述：50Ω SMA无磁连接器接 JSR034-NT

下载规格书

    规格书    3D模型
料号:C017911型号:SMAM-ES-C-JSR034-NM
             连接器系列SMA
             外观形式直头Straight
             极性公头Male
             终端类型电缆连接器Cable Conenctor
             适配电缆JSR034
             终端方式微波Cable_直焊/盲插Direct Solder
             使用温度-40℃~+125℃
             特性阻抗50Ω
             工作频率0-18GHz
             驻波比≤1.15（0-12.4GHz）
≤1.30（12.4-18GHz）
            插入损耗≤-0.05xSqrt（f）
            接触电阻（mΩ）≤10
≤5
            使用寿命（次）5000
            主体磷青铜/铜底镀金
            内导体铍青铜/铜底镀金
            螺套磷青铜/铜底镀金
           卡环铍青铜
            绝缘体PTFE
            热冲击MIL-STD 202G, Meth.107, Cond.B
            振动MIL-STD 202G, Meth.204, Cond.B
            冲击MIL-STD 202G, Meth.213, Cond.I
            气候等级IEC 60068 40/125/56
            RoHSCompliant
